Strona w trakcie budowy...



NOWE !! -   DIGITAL2004 wędruje w końcu do obudowy.....(18 marca 2006)

  << kontra >>



Moja opinia o DIGI2004 opublikowana  w  Świecie Radio 4/2005





Porady przydatne do uruchomienia DIGITALA2004

moje porady można także znaleźć na www.sp3yee.org

niebawem zamieszczone zostaną DODATKOWE porady -)))




Schemat DIGI2004 ze strony autora projektu

Zdjęcia DIGI także ze strony autora projektu SP3ABG

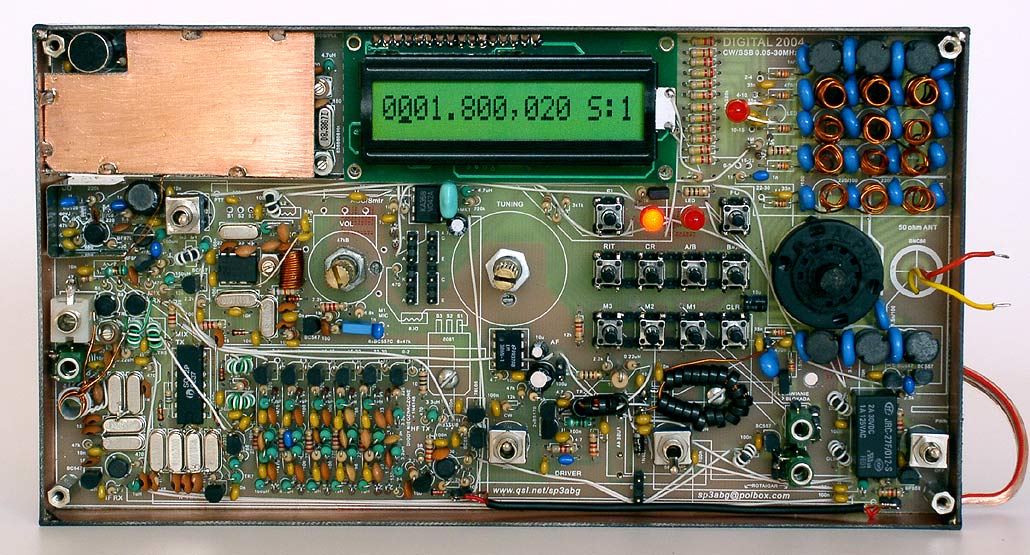

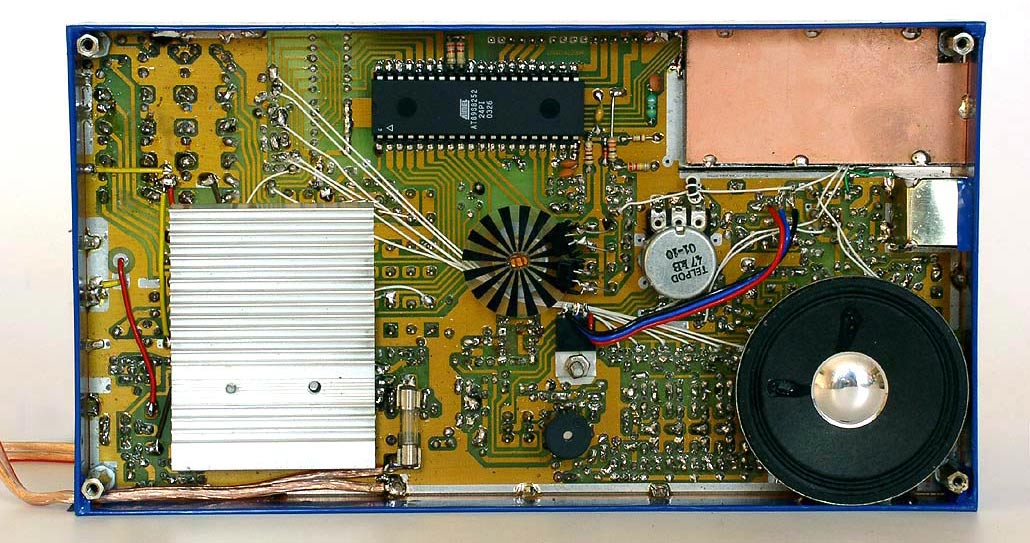

FRONT  TYŁ

Podczas montaży przydatne były także zdjęcia PCB
zwłaszcza wtedy jak elementy zasłaniały opisy

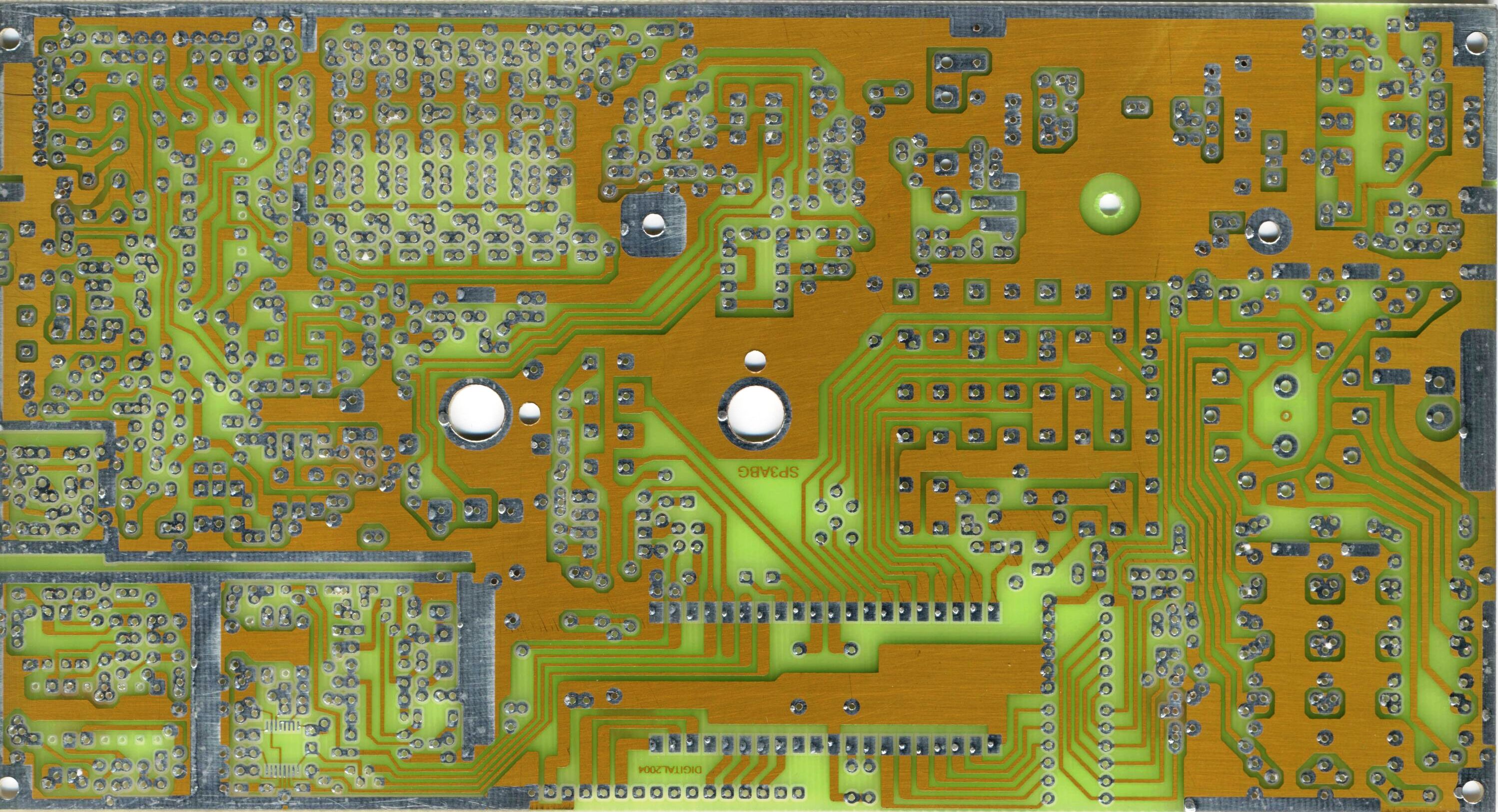

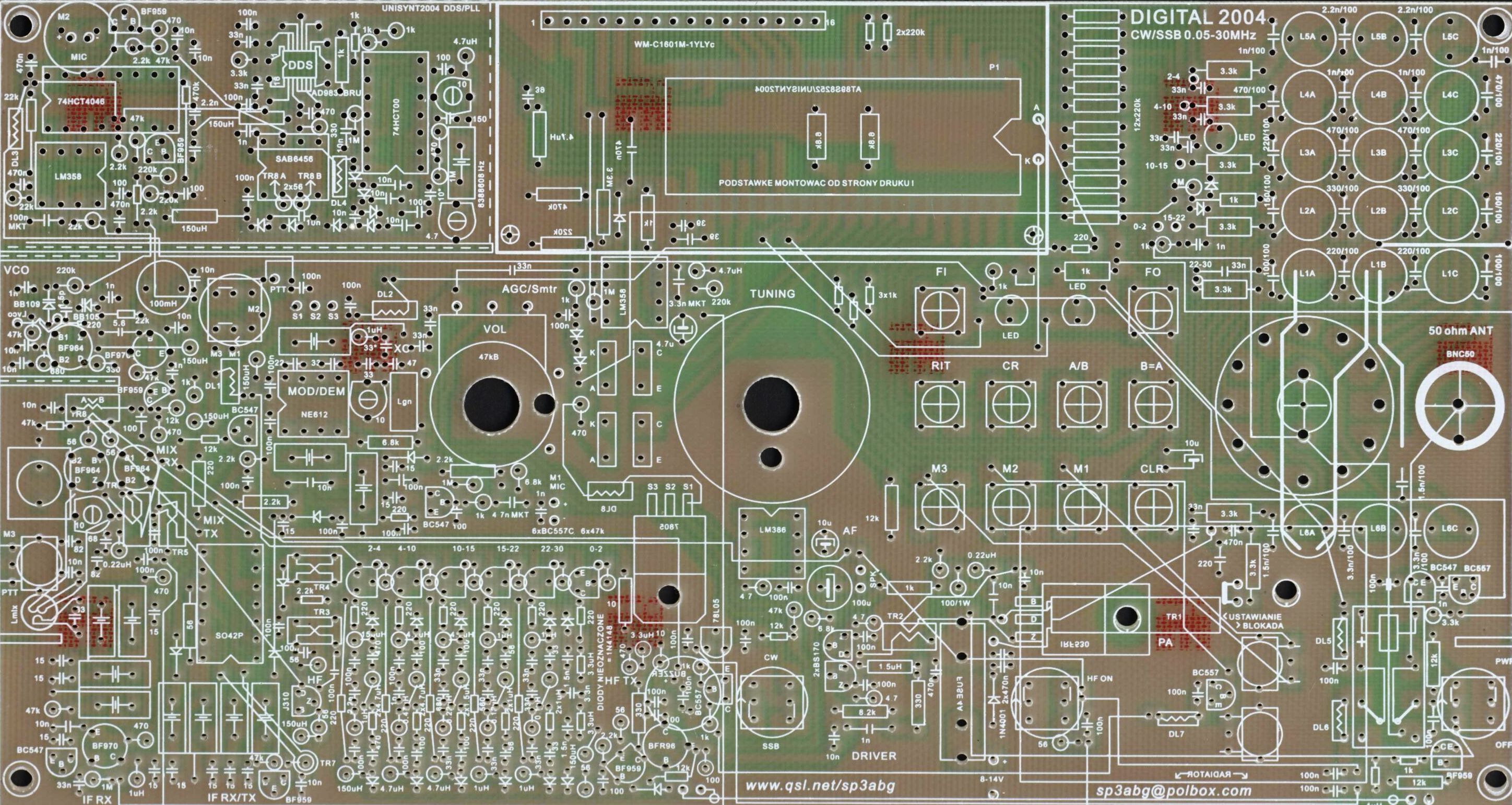

ELEMENTY i OPISY ----- DRUK

Spis części





Poniżej pomiary S-metra  mojego dopalonego DIGI

jak widać odbiegają od innych odbiorników  a  projektant radzi „sprzętową” korekcję problemu
zamiast dodania programowej kalibracji S-metra



Pomiary S-METRA w DIGI2004 - wykres logarytmiczny



Pomiary S-METRA w DIGI2004 - wykres liniowy



Jak widać S-metr działa częściowo dobrze - wykonałem kilka pomiarów



Poniżej kilka pomiarów oscyloskopem

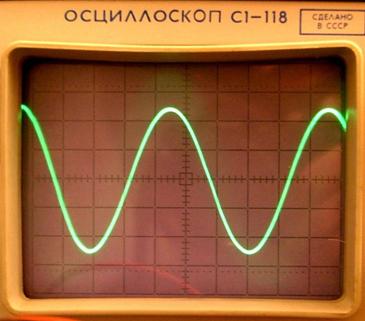

Sygnał CW z DIGI 2004  na częstotliwości  3,6 MHz mierzony oscyloskopem
wprost na sztucznym obciążeniu 50 om

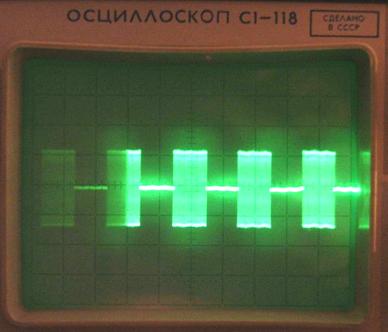

sygnał kluczowania CW
szybkie kropki - jedna kropka = ~~ 50 milisekund



Poniżej „pomiary” szerokości filtru w torze odbiornika
(
wykonane wobuloskopem na bazie DL4JAL)

Sygnał wcz  doprowadzany do wejścia RX - pomiar sondą wcz AD8307  o impedancji 1100 om

UWAGA : niestety na czas wykonywania pomiarów zapomniałem wyłączyć ARW
( czyli wyjąć scalaka od ARW z podstawki)

Wykresy POZIOMO   to 1 kHz / działkę  / PIONOWO to 8 dB /działkę

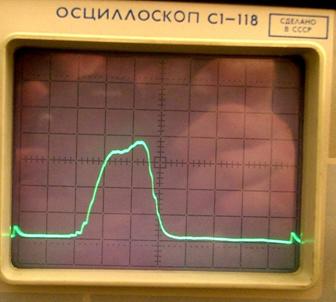

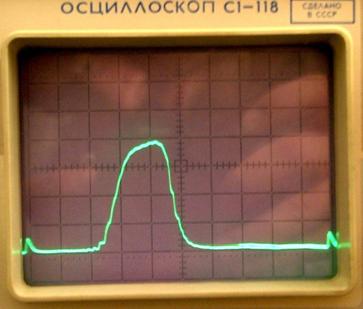

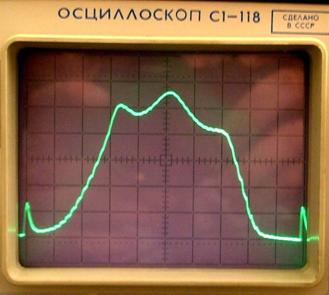

Pomiary filtrów 1 i 2 wobuloskopem DL4JAL na działającym RX DIGI 2004



Pomiar przed strojeniem filtrów kwarcowych   ------------------- Pomiar po strojeniu filtrów kwarcowych

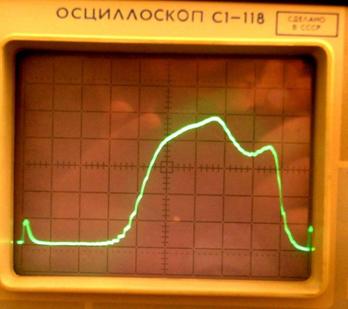

Pomiary filtrów 1  2 i 3  wobuloskopem DL4JAL na działającym RX DIGI 2004



Pomiar przed strojeniem filtrów kwarcowych   ------------------- Pomiar po strojeniu filtrów kwarcowych



(Przesunięcie wykresu wynika wyłącznie ze zmiany zakresu wobulowania)



jak widać szerokość filtru na kondensatorkach 15pF  była BAAARDZO DUUUŻA

Pierwsze testowe łączności były robione właśnie na SZEROKICH  filtrach

a także

z tymi filtrami wąskimi były już pierwsze QSO
ale wyszły za wąskie -))  i trzeba poprawić ...

i oczywiście stracił na czułości  - to znacznie  ze  2S
w końcu do filtrów dodałem kondziorki 60/100/60 .. 47/60 60 pF

będzie dalsza  korekta









 Wszelkie pytania i sugestie kierować na email....

email: sp2swj@poczta.onet.pl

 albo do księgi gości - jeżeli ją w końcu uruchomię J
