Moja koncepcja budowy prostego generatora serwisowego

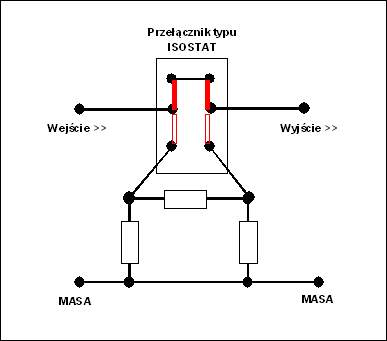

Wartości elementów dla przykładowych tłumików >>> JPG PDF

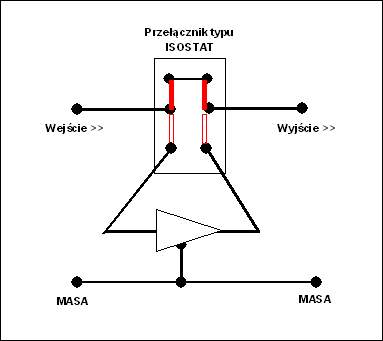

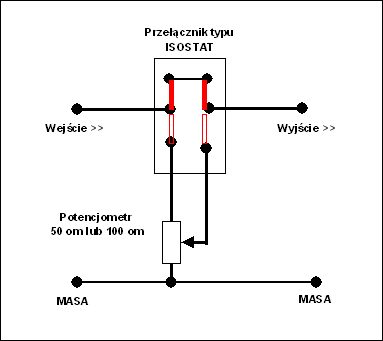

schematy: FILTR => REGULATOR => TŁUMIK => WZMACNIACZ -

 Jako wzmacniacze polecam układy zwane MMIC (MAR MSA itp.) << opis wzmacniaczy

( mały schemat wzmacniacza MMIC )

 Takie scalaki MMIC można kupić przykładowo w sklepie AVT (nie są może u nich najtaniej - ale są :-)

Poniżej trochę materiałów o układach INA03184

č PDF1 č PDF2 č PDF3 č Wzmacniacz budowa č montaż w ekranie

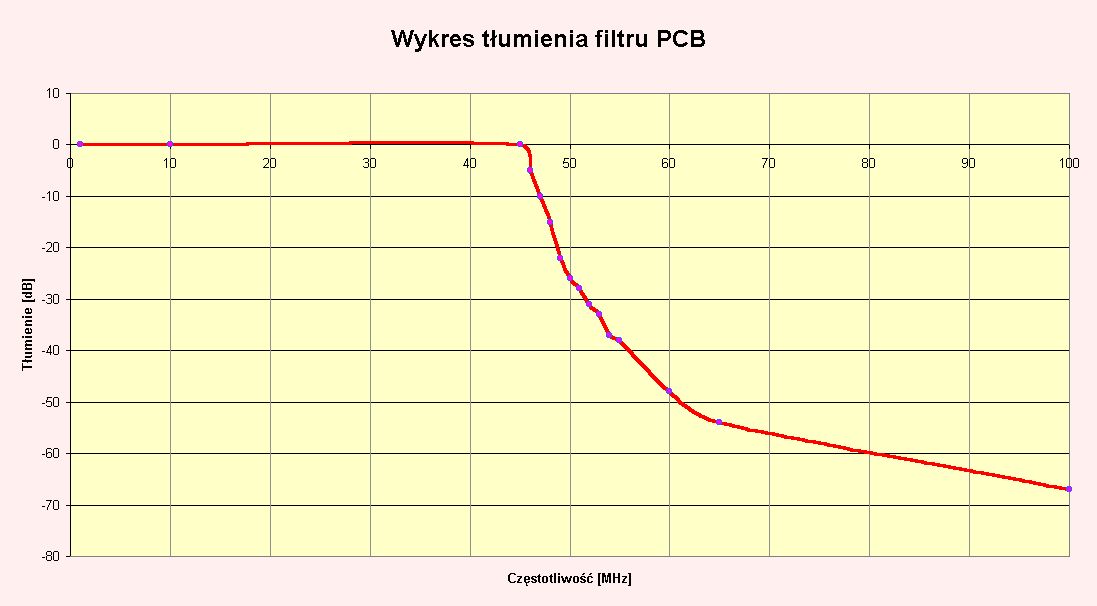

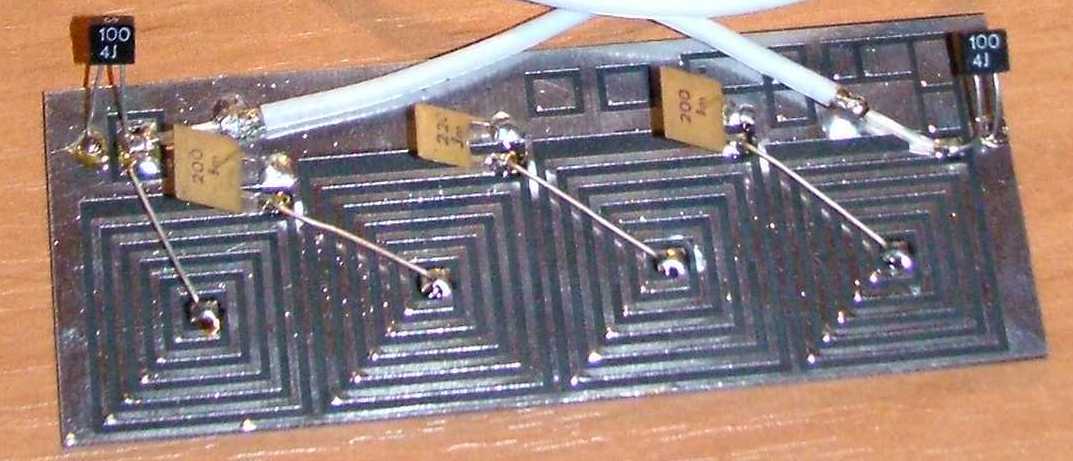

Filtr wyjściowy w wersji PCB i jego charakterystyka

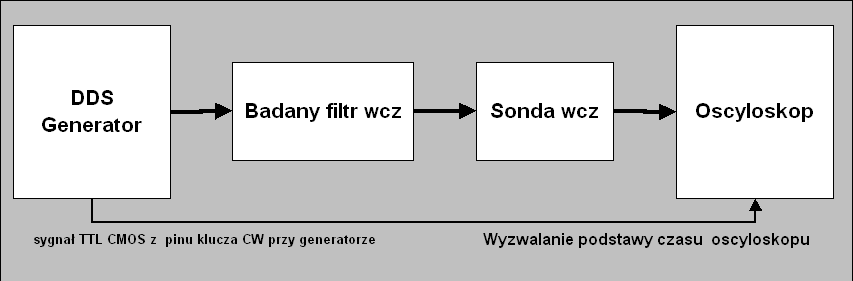

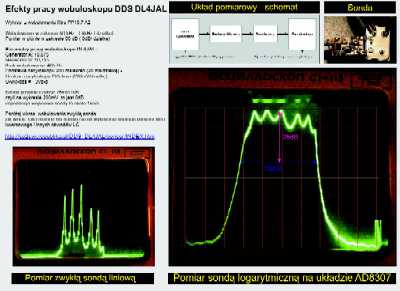

DDS DL4JAL jako WOBULOSKOP -

To naprawdę działa ! SPRAWDZONE !

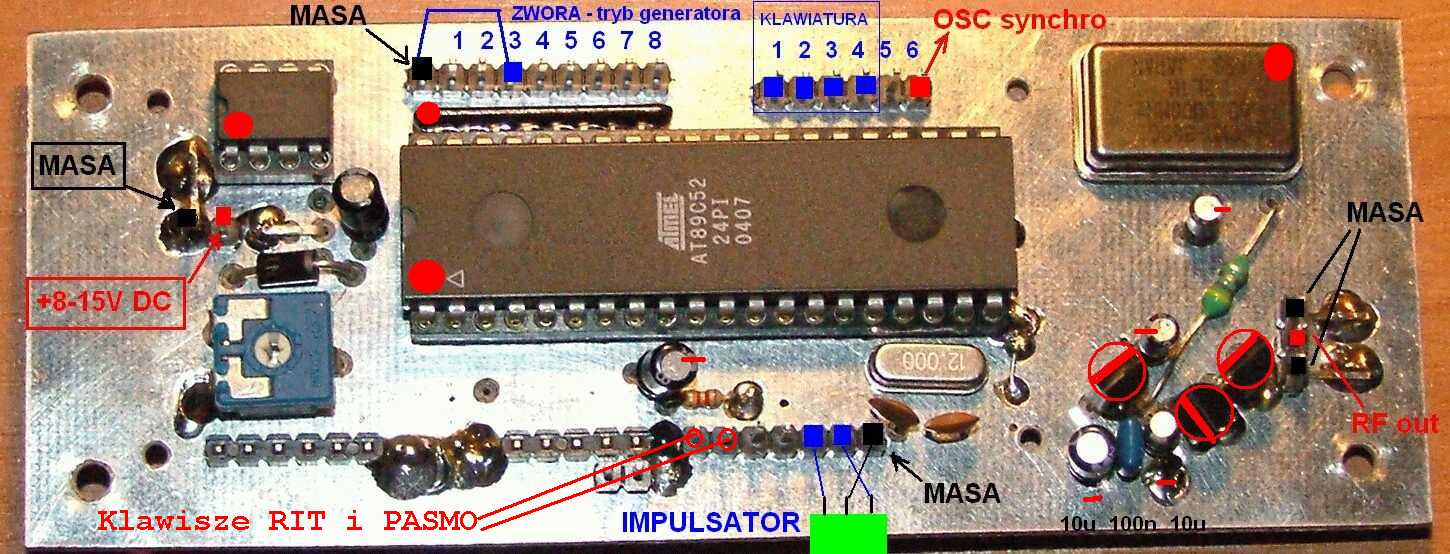

 który pin podłączamy do oscyloskopu jako SYNCHRO

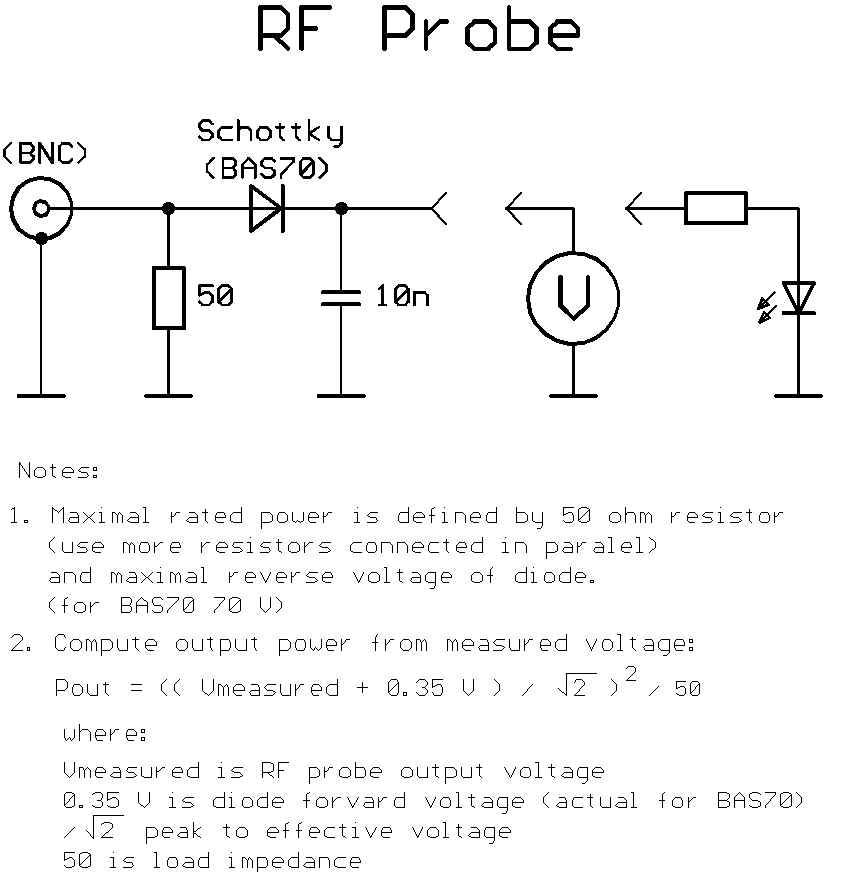

Przykładowy schemat sondy wcz (ze strony Homebrew RF Test Equipment and Software)

wartość rezystora powinna być każdorazowo odpowiednia do impedancji mierzonego obwodu

Jeżeli badamy przykładowo filtr kwarcowy - sygnał powinniśmy podawać przez transformator dopasowujący

Inne sondy wcz



Najlepsza do wobuloskopu jest jednak sonda logarytmiczna na AD8307 (zdjęcie schemat)















Przykładowe obliczenia podstawy czasu dla pracy w trybie wobuloskopu

  Krok Wobulowania = zakres przestrajania * 1,6 / podstawa czasu (cała oś X)

  10 000 Hz * 1,6 / 200ms == 80 Hz

  chociaż z praktyki mi wyszło że współczynnik jest 1,8 a nie 1,6 -) - ale to się potem dobiera praktycznie....








Przykładowa prosta metoda pomiary filtru kwarcowego w naszym odbiorniku



Fajna metoda pomiaru filtrów kwarcowych opisana przez japończyka

Opis programu WaveSpectra (č OPIS1 č OPIS2 )

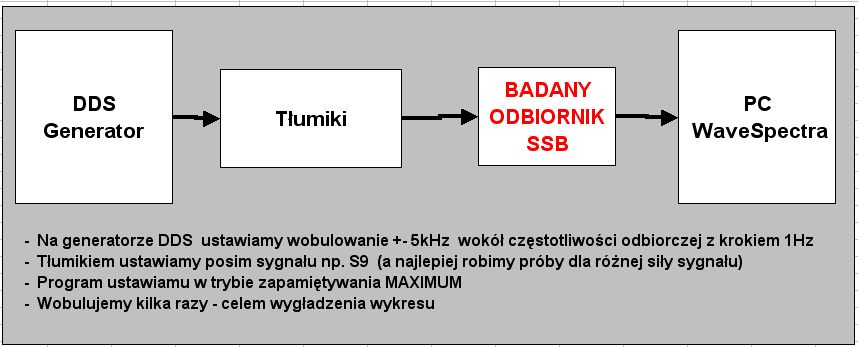

jak można użyć DDSa do pomiaru swojego odbiornika

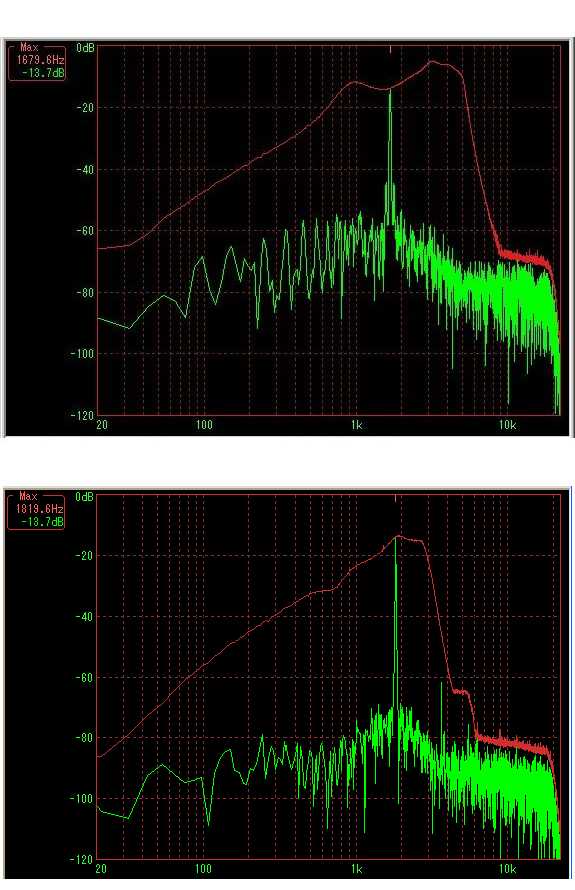

Przykładowy pomiar mojego filtru w DIGITALU przed i po wstępnym strojeniu
