W końcu DIGITAL2004 wędruje do obudowy....



a towarzyszy temu całkowita rewolucja i  kilka dziwnych przeróbek DIGI
ze względu na konstrukcję tego TRX  wykonywanych metodą „na partyzanta”

Pierwsze QSO  ma już za sobą i wstępny tuning filtra kwarcowego
ale na warsztat wróci dopiero  w  lipcu :-)



poniżej zdjęcia obrazujące przeistoczenie poczwarki w ....

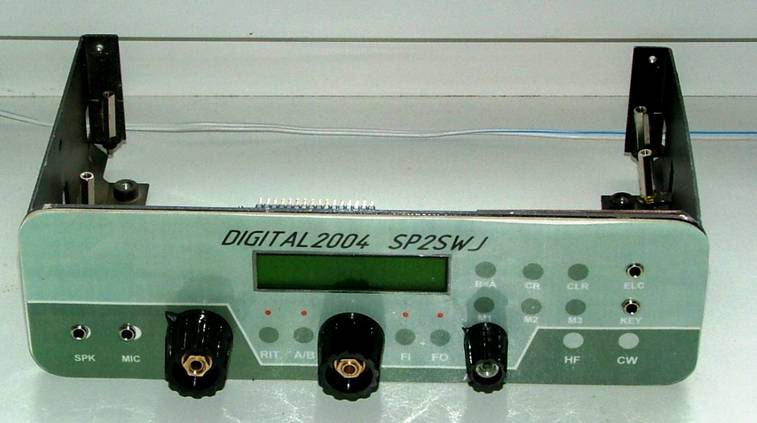

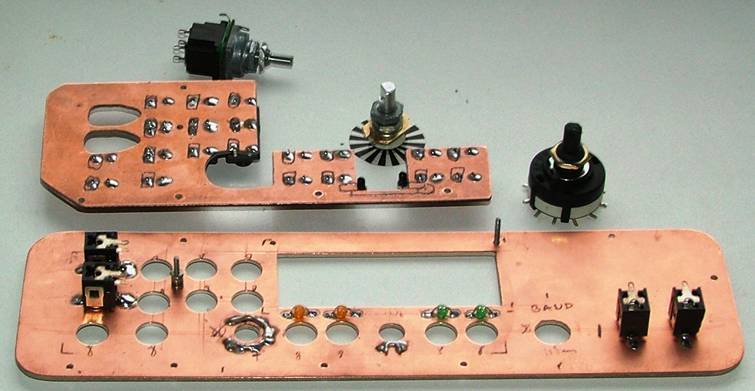

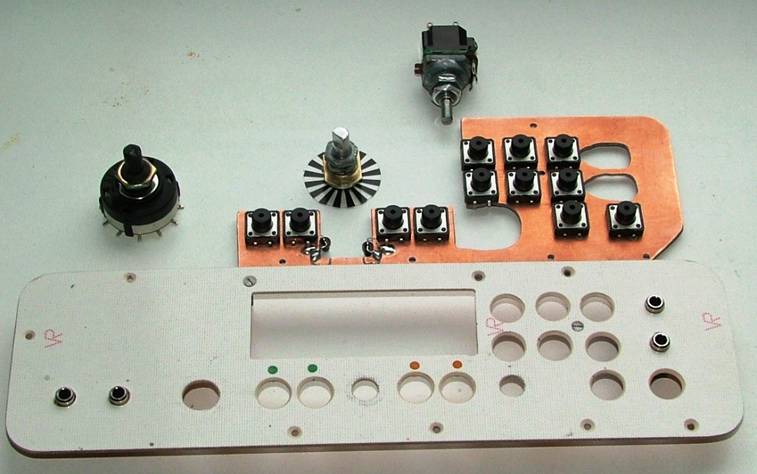

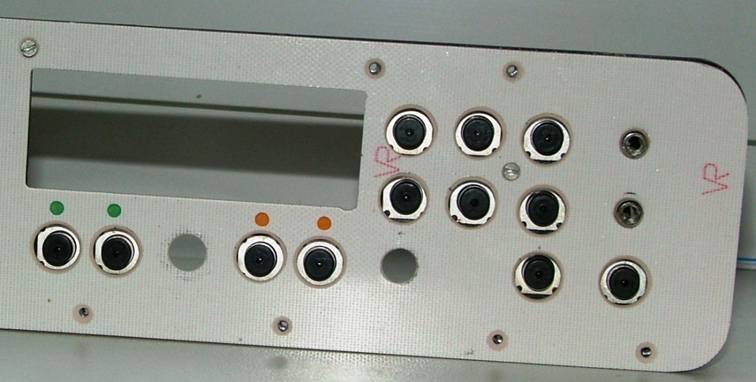

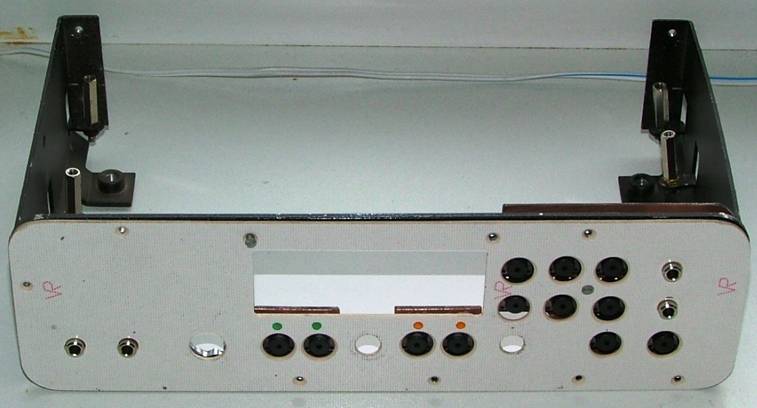

Front TRX - wszystkie przyciski wykonane jako „DOTYKOWE”
czyli front z laminowanego papieru. a pod nim MICROSWITCHE

Front na zdjęci poniżej jest jeszcze w wersji ROBOCZEJ.
Docelowo będzie na specjalnej folii do laminowania która
jest jednostronnie samoprzylepna (dzięki ci KRIS SQ8Z)

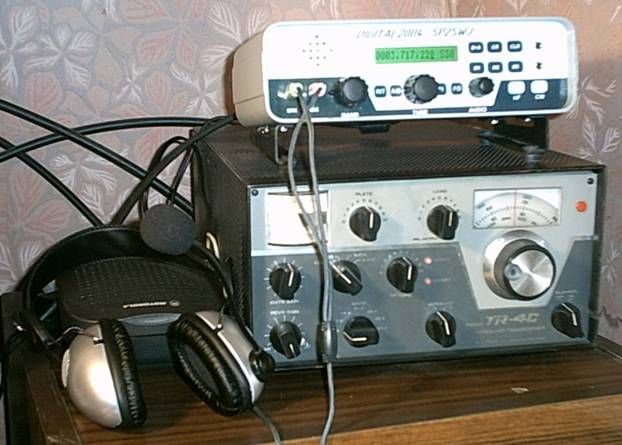

Nie ukrywam że wzornictwo frontu to nic innego jak sentyment
do DRAKE TR4C

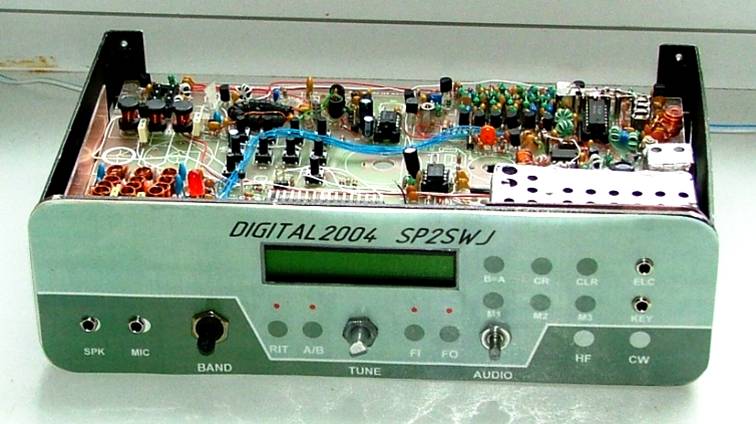

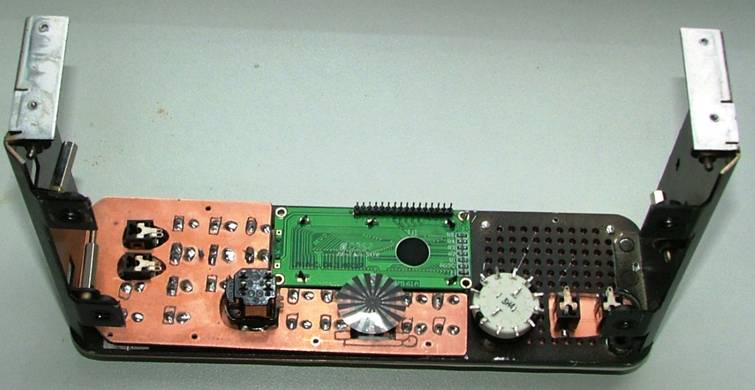

Płytka drukowana TRX zamontowana jest poziomo
Wszystkie klawisze będą podłączone przewodami ekranowanymi
celem wyeliminowania śmieci z procka (przewody słuchawkowe)

Klawisze zamontowane wg opisu na stronie LCEL  przełączniki zrealizowane będą
także na klawiszach i przekaźnikach sterowanych z przerzutników....



Diody LED (w sumie 6 sztuk) będą także  pod laminatem, jedyne otwory w laminowanym froncie
to pod LCD,  potencjometry i gniazdka słuchawkowe (wycięte „dziurkownicą)



Zdecydowałem się na zastosowanie impulsatora z folii dostarczanej razem z „KIT”-em





Na tych zdjęciach jeszcze tego nie ma . ale wszystkie przewody nawet
do klawiszy będą EKRANOWANE !!!





W związku z przeróbka musiałem w jakiś sposób rozwiązać

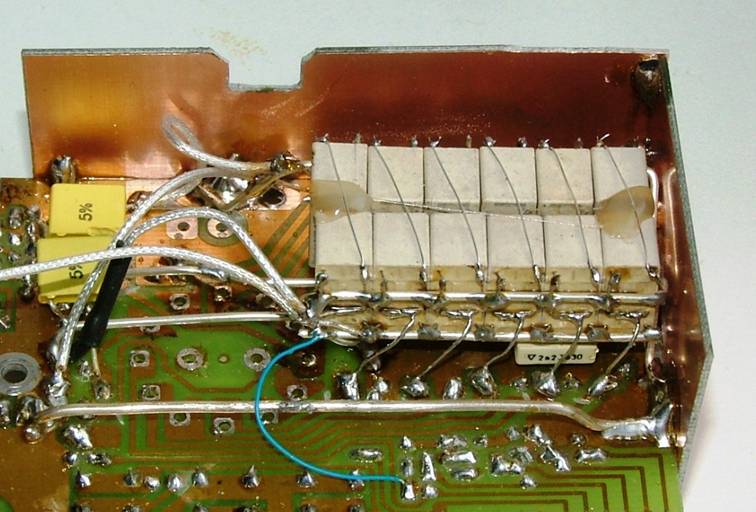

problem przełączania pasm. Użyłem do tego przekaźników
zamontowanych „na pająka” pod płytką drukowaną.
No cóż pozostaje mi tylko powiedzieć że inne wykonanie tego patentu
- to by trzeba całego DIGI  zrobić CAŁKOWICIE OD NOWA

Na każdy tor filtra  zastosowane są po dwa przekaźniki ze „zmostkowanymi” stykami,
a nieużywane filtry są zwierane do masy.

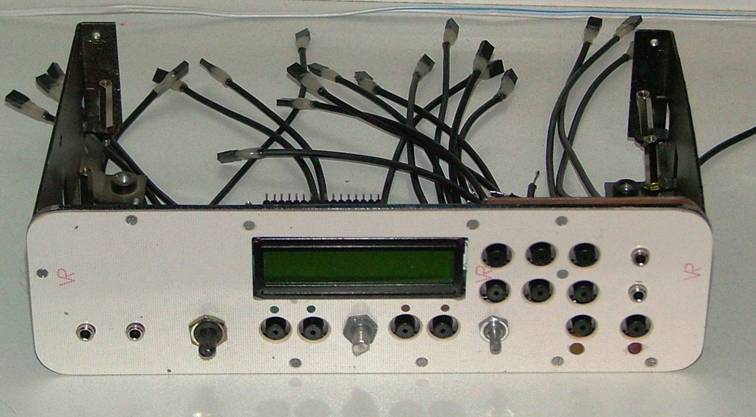

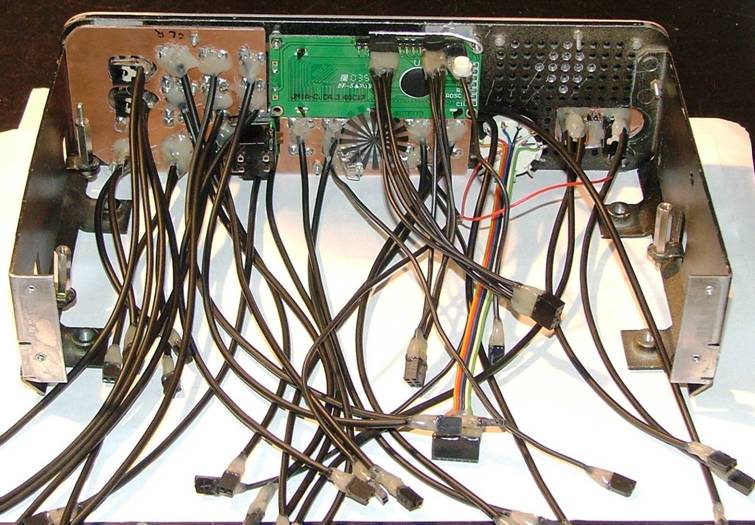

No to następne zdjęcia  tym razem gąszcz przewodów

bo trzeba przecież jakoś to podłączyć do płytki ...  :-)

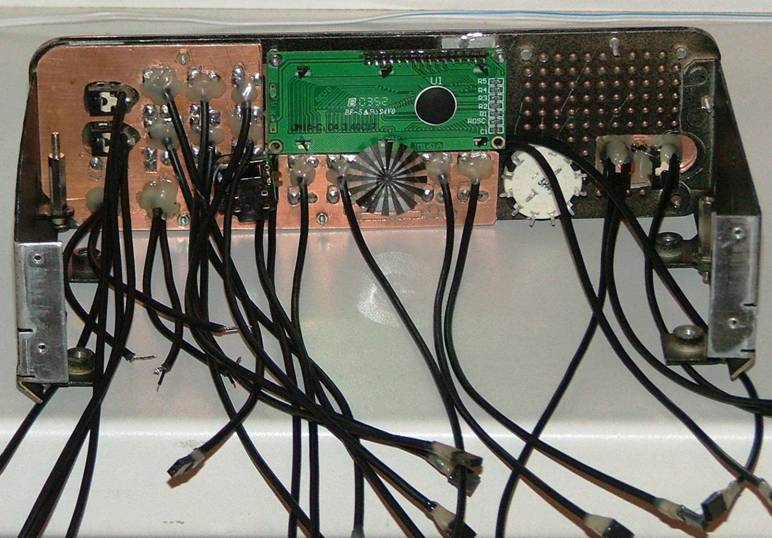

i tak naprawdę to dopiero zdjęcie od tyłu pokazuje grozę sytuacji ...



i jak jeszcze pomyśleć że brakuje jeszcze kabli do:

impulsatora, LCD, potencjometru, przełącznika, przełącznika pasm...to

no właśnie... do roboty -)))

jeszcze  przerzutniki do symulowania przełączników....i  ponowne „uruchamianie”  TRX-a





Rośnie gąszcz  przewodów ...

Teraz to już wszystkie przewody jeszcze tylko głośnik

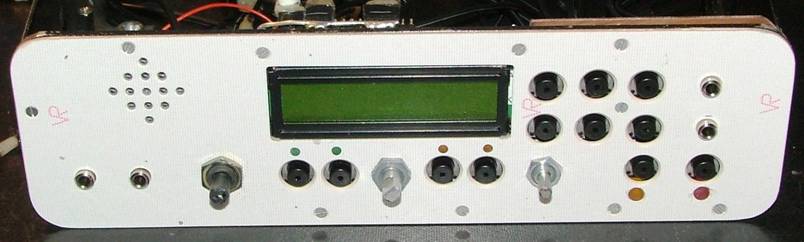

Kompletny front radia - tylko dodać  „czołówkę”

W prawym dolnym rogu widać diody LED które  będą podświetlały napisy
klawiszy „przełączników”





Na zdjęciach poniżej są  GLUTO-WTYCZKI

Czyli przewody po zlutowaniu i sprawdzeniu są  zabezpieczanie klejem na ciepło za
pomocą pistoletu, najlepiej wygląda CZARNY  GLUT - ale chwilowo go nie mam

Zdecydowanie zabezpiecza to przed zbyt szybką dewastacją takiej  „wtyczki”
