28 listopada 2006 (c) by Jarek SP3SWJ
SPIS
TREŚCI
2 Przykładowe
wykonywanie pomiarów
2.3 Pomiar
długości kabla - szukanie uszkodzenia kabla
2.5 Pomiar
inne ...... BALUNY, (i
transformatory)
2.5.1 Pomiar
w trybie wobuloskopu
3 Więcej
informacji można znaleźć tutaj

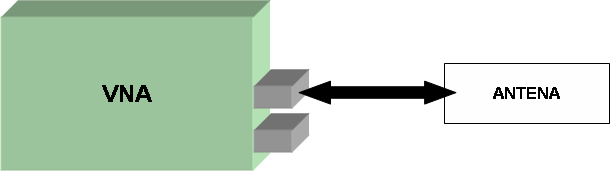

Podłączamy antenę
do środkowego BNC i mierzymy -))
Markery - LEWY klawisz myszki na wykresie - stawia tam marker M1
- PRAWY klawisz myszki
na wykresie - stawia tam marker
M2
ZOOM -
zbliżenie wykonane dla postawionych markerów
RECALL -
cofnij jeden krok zoom wstecz (
dział tylko jedne krok !!!)
SAVE - zapisz F start stop do pamięci pod
klawisz RECALL
Min.SWR
- włącza automatyczny
marker szukania najmniejszego SWR

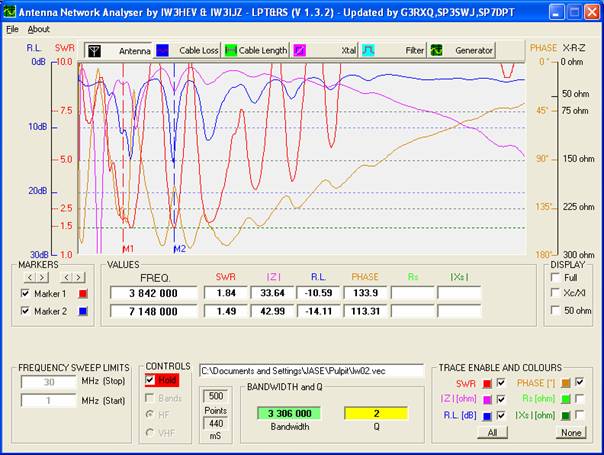

Przykładowy pomiar anteny LongWire o
długości około
UWAGA -
miernik mierzy antena mocą
około 1 mW i jeżlei antena będzie zawilgocona ( izolatory trapy
itp ) to pomiary będą
zafałszowane !!!! Przegrzanie anteny mocą np 100 W przez kilka minut i następnie poprawne
odczyty SWR świadczą o tym że nasza antena „łapie
wilgoć” !!!!!!! WNIOSEK - naprawić antenę lub
„suszyć” ją
za pomocą TRX przez odbiorem -)
Jeżeli pomiary robimy
za pomocą VNA odizolowanego od świata
(wersja z LCD i własne
bateryjki lub z laptopa zasilanego
z baterii) i dotykanie masy
VNA zmienia nam odczyty-wykresy oznacza to że mamy źle
wykonaną instalację antenową i nasza ręka staje się fragmentem przeciwwagi
anteny a ekran kabla będzie promieniował wcz !!!!
Takie zjawisko można
zaobserwowoać przy antenach Longwire
lub antenach samochodowych CB montowanych na nieoryginalnych magnesach
.
włączamy tryb FILTER ( wobuloskop)
słuchać pstryknięcie przekaźnika

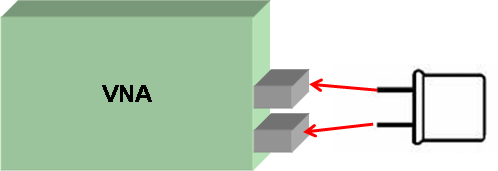

jedna nogę kwarcu podłączamy do WY a druga do WE miernika

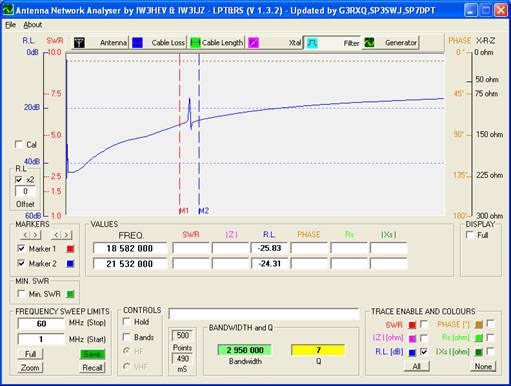

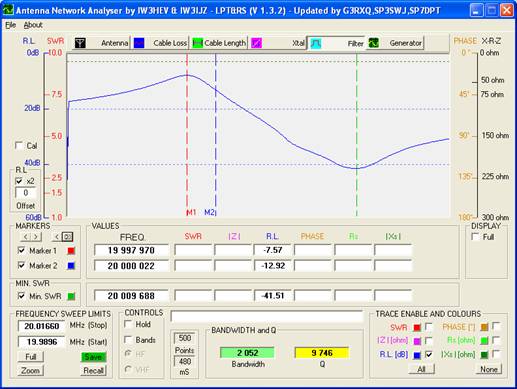

i widzimy ładny wykresik jak poniżej - robimy ZOOMA na wybrany fragment
na wykresie

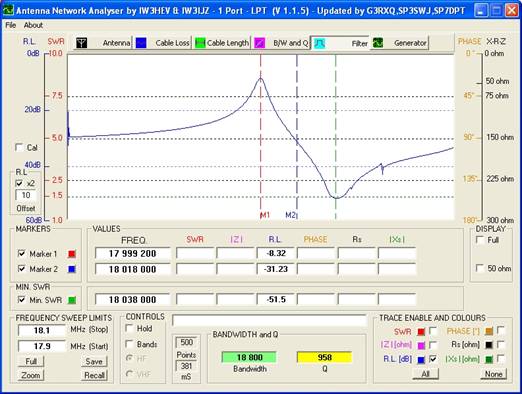

ładnie widać oba rezonanse kwarcu
Jeżeli mierzony kwarc jest „do bani” to będzie miał duże
tłumienie ( to maximum będzie o
małej wysokości)
a tego „dołka” prawie nie będzie. - tak mają przeważnie kiepskie kwarce porcesorowe
W programie jest zakładka XTAL
- na razie nie oprogramowana. !!!!!!!!!!!!!!!!!!
Na tej zakładce będzie znajdował się „automat” mierzący i liczący parametrów... tymczasem trzeba to robić ręcznie :-)

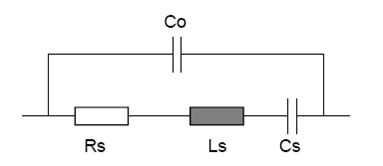

jeżeli ktoś chce wykonać bardziej zaawansowane pomiary ale ręcznie na piechotę to polecam:
Measuring_equivalent_circuit_of_Quartz_crystal.pdf
Measuring_Equivalent_circuit_of_Quartz_crystal_II.pdf
Docelowo te zasady pomiaru będą zaimplementowane w programie i będą automatycznie liczyły parametry kwarcu
we wszystkich wersja programy zasada jest taka sama
pomiar źle się robi jeżeli rezonans anteny wypada w zakresie do 60 MHz - czyli najlepiej :
- robić dla anten które mają rezonans powyżej 60 MHz
- robić dla kabla otwartego na końcu ( lub zwartego)

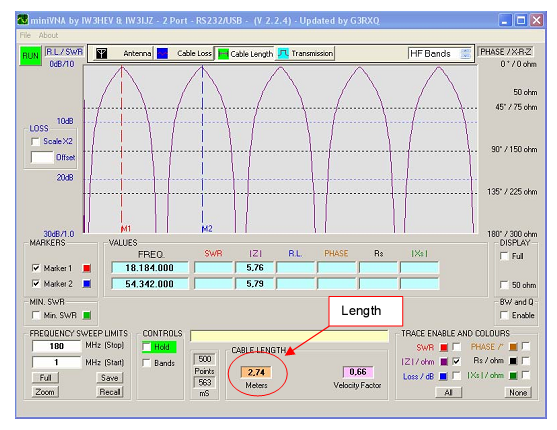

na rysunku poniżej widać że:
kabel jest na końcu otwarty - pomiar Z zaczyna się od 300 om...
gdyby kabel był zwarty pomiar zaczynał by się od 0 om
Jeżeli przykładowo na szpuli mamy
w zależności od mierzonego kabla ( rodzaj dielektryk) należy w pliku INI wpisać odpowiednia stałą dielektryczną - standardowo jest wpisana 0.66
markery stawiamy w szczytach „górek” albo w dolinkach - „w takim samym” miejscu
Zgodnie z tą zasadą można także mierzyć długość:
- skrętki komputerowej
- przedłużaczy ogrodowych , kabli elektrycznych itp..
- kabla 300 om
Współczynnik
skrócenia kabla zależy od stosowanego dielektryka i trzeba określić
doświadczalnie na podstawie kabla „wzorcowego, albo wziąć
z tabel.
Po wykonaniu
testowych pomiarów kabla LAN wyszedł około 0,63 a dla przedłużacza
ogrodowego 0,5
Zamieszczam na razie dokument który można znaleźć na grupie YAHOO.

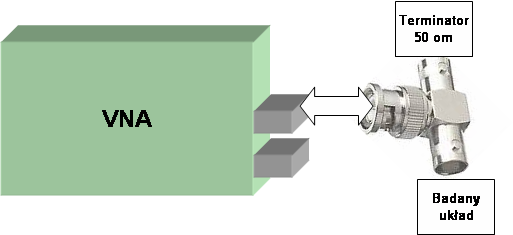

Jest on po niestety po angielsku - ale rysunki mówią same za siebie. ten element (rurka) na ich zdjęciu można zastąpić
TRÓJNIKIEM + TERMINATOREM 50om
do pobrania >>> opis pomiarów
Dwa proste pomiary :-)

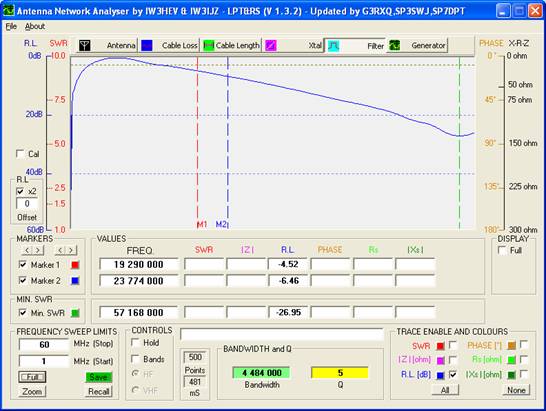

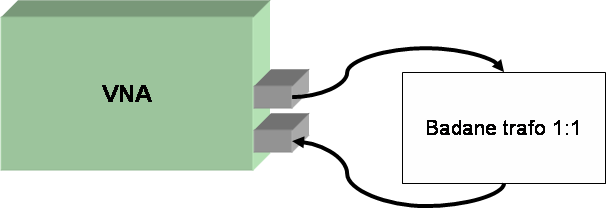

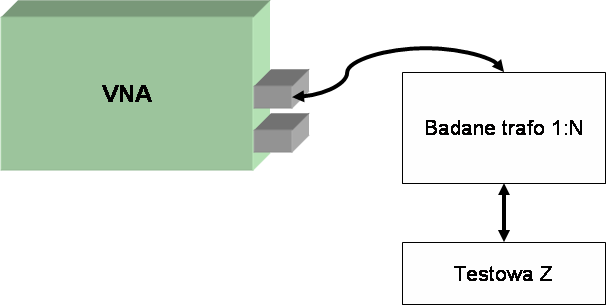

najpierw selekcjonujemy naszego toroida ( rdzeń) pod kątem jak na przenosi F - robimy trafo 1:1
dla pomiaru balunów 1:1 . ustawiamy miernik w tryb FILTER - i jedno uzwojenie do środkowego portu a drugie do portu wejściowego
badamy pasmo przenoszenia tego elementu jak transformatora.

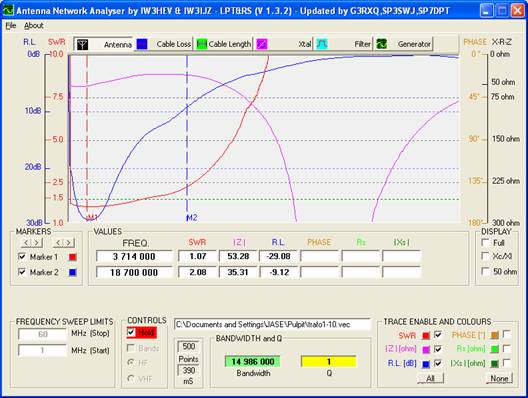

zapinamy tak jak antenę - zakładka ANTENA - środkowy port
na wyjście baluna zapinamy odpowiednią rezystancję ( bezindukcyjna - najlepiej z rezystorów SMD)
Bardzo dobrze jest zastosować mały nastawny potencjometr zakresu oczekiwanego Z

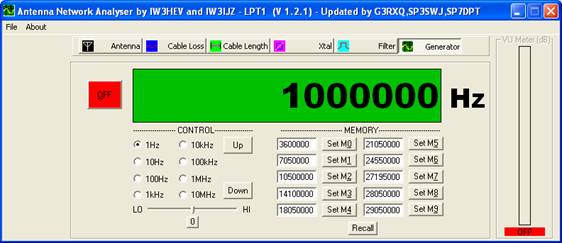

Żeby generował
napięcie wcz ( a nawet mcz) trzeba go włączyć :-) przyciskiem OFF
(on pokazuje aktualny stan pracy generatora)
Wpis ręczny dowolnej możliwy jest do wykonanie jedynie
przez jedną z 10 komórek pamięci
W trybie GENERATORA drugie złącze BNC pełni funkcję podręcznej sondy wcz o impedancji
wejściowej wyskalowanej w dB
Predefiniowane
częstotliwości komórek pamięci można sobie samemu
zdefiniować w pliku INI
