Vector Network Analyser - Analizator Antenowy na bazie konstrukcji >> IW3HEV

Najnowsze informacje na temat analizatora antenowego

Link do strony Darka SP7DPT

http://sp7dpt.qrz.pl/konstrukcje.htm

materiały archiwalne poniżej:

VNA - Vector Network Analyzer

Na tej stronie będą zamieszczane materiały związane z samodzielna
budową analizatora antenowego wg IW3HEV 1-60 MHz

PORADY MONTAŻOWE dla wersji VNA3p są >> TUTAJ

poniżej różne przydatne linki...

materiały informacyjne o analizatorze (różne)

mój VNA3 << tutaj jest trochę pomiarów różnych anten....

polecam także stronę Darka SP7DPT który robi kawał dobrej roboty
i z mojego chaosu wysysa najważniejsze sprawy a następnie je porządkuje
Na jego stronie są ważne informacje których u siebie już nie będę powielał !!!

PORADACH !!

schemat blokowy schemat płytka ogólny widok spis elementów XLS

widok od strony elementów widok od strony druku

schemat kabla połączeniowego VNA-PC

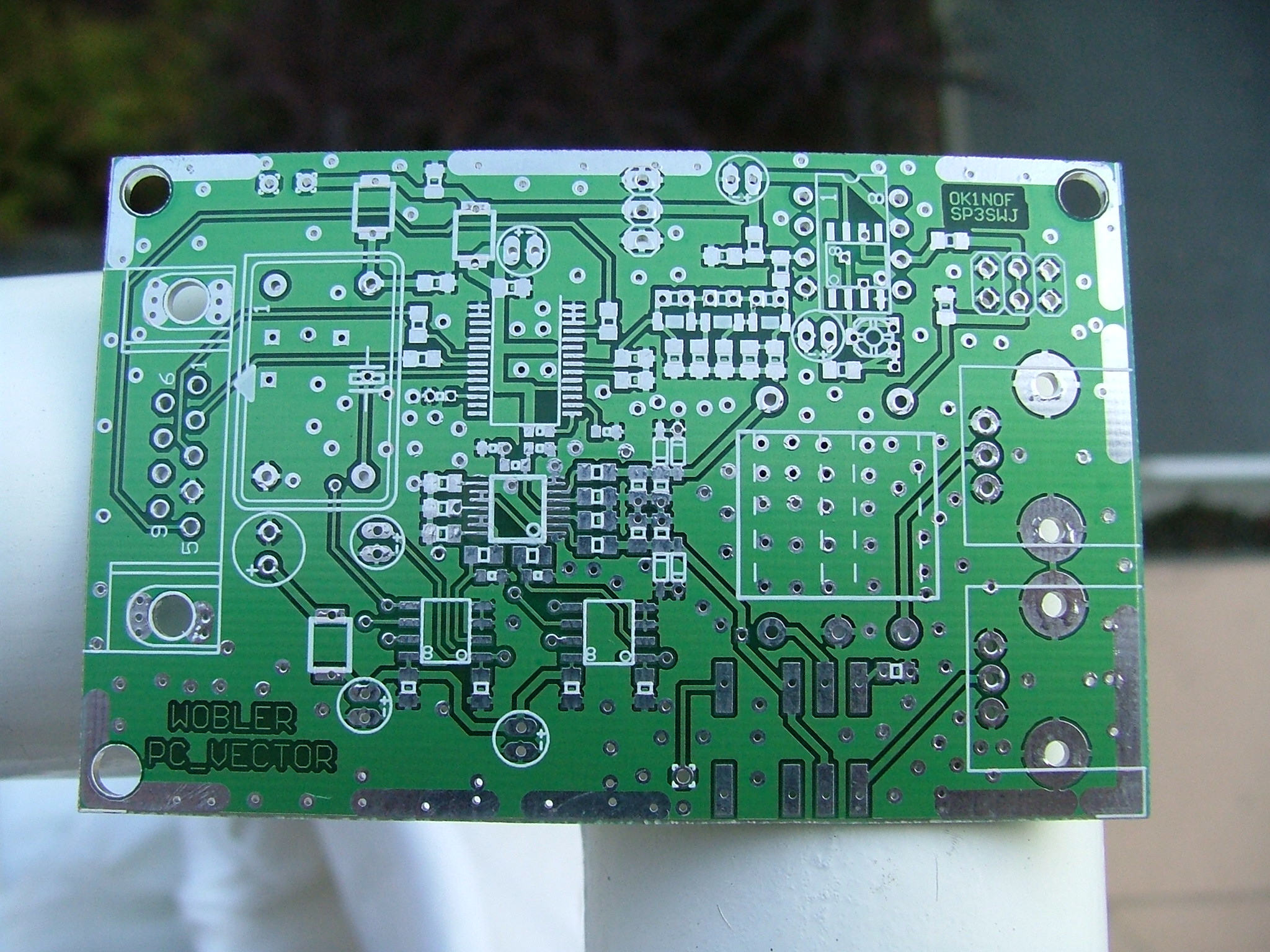

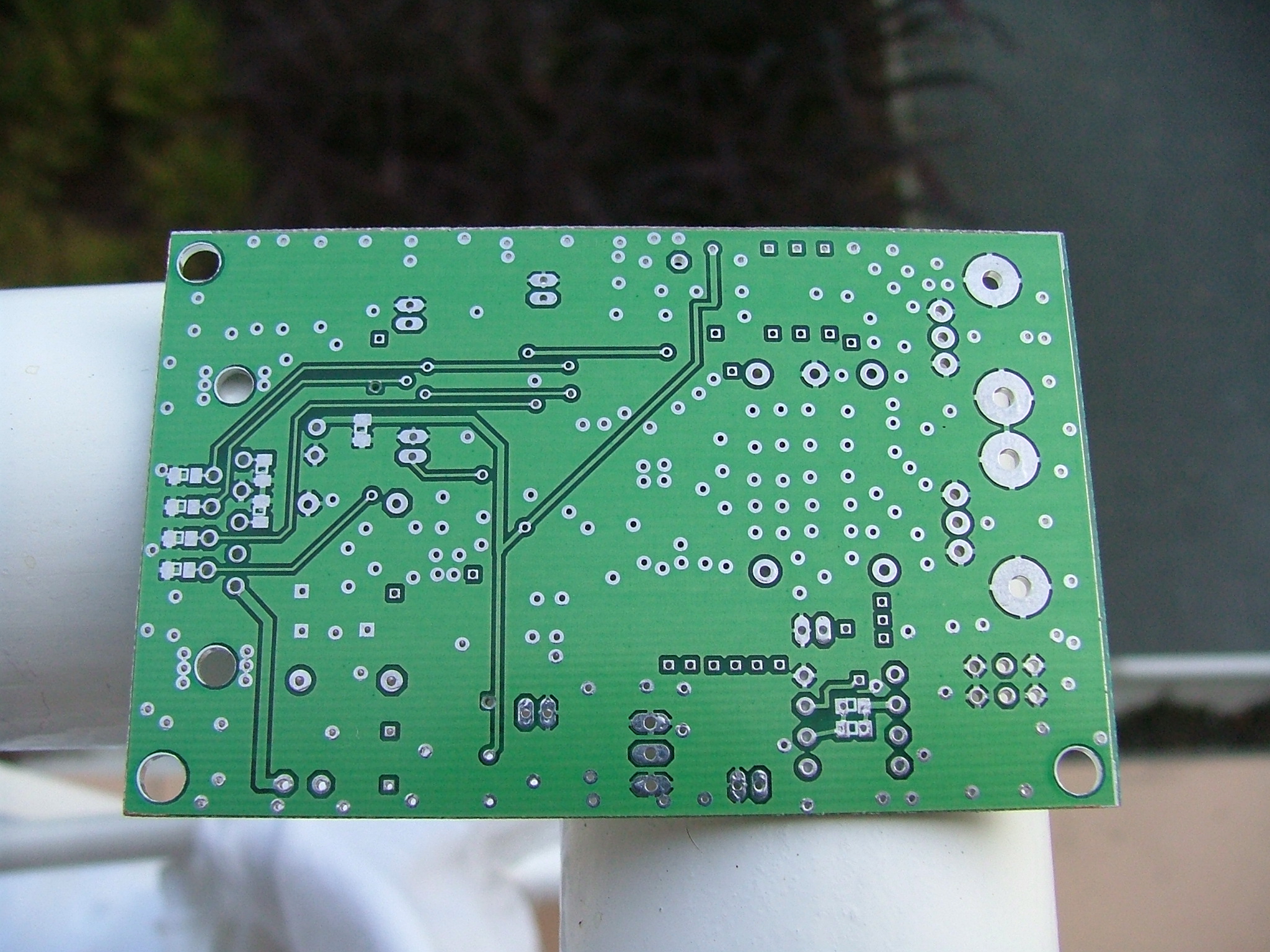

Tak wyglądają płytki drukowane do wersji VNA3p

Jeżeli jaszcze jakaś mi została proszę pytać >>

Pierwotny projekt tej wersji płytek rozrysował Frantisek OK1NOF,
a obecne zmiany są wynikiem moich uwag powstałych po uruchomieniu „wersji 3”

Testowanie PCB

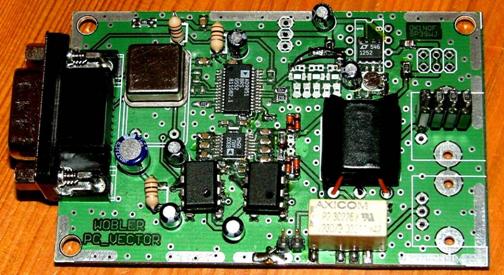

Na szybko złożyłem jedna sztukę VNA -)
niestety nie miałem jeszcze układów TLC1549 w obudowie SMD więc na „pająka”
zamontowałem zwykłe - najważniejsze że płytka ruszyła od pierwszego włączenia !!!

ponadto jak pisałem wcześniej Darek SP7DPT już odpalił VNA

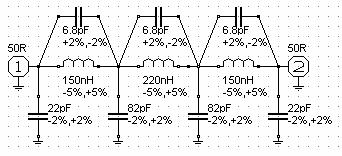

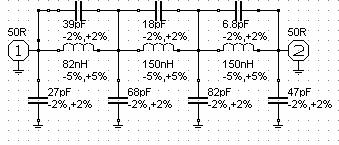

Nowa koncepcja filtru LPF po DDS

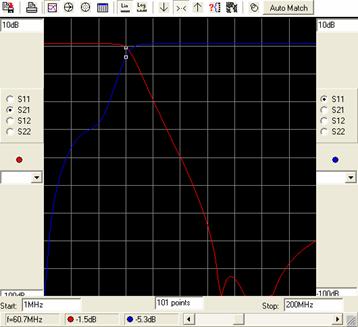

ORYGINALNY FILTR <--------------> TEN mi się bardziej podoba - mierzyłem go

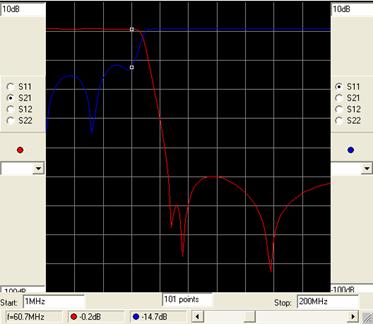

Filtr po prawej wygląda OK - tego po lewej jeszcze nie testowałem

Dzięki koledze Olafowi jeszcze raz spojrzałem na symulację (jeden element był przedtem zły -)

jednak ten filtr po prawej będzie lepiej filtrował F zegara 180 MHz która mocno wychodzi zawsze z DDSa

Pierwsze pomiary testowanego PCB

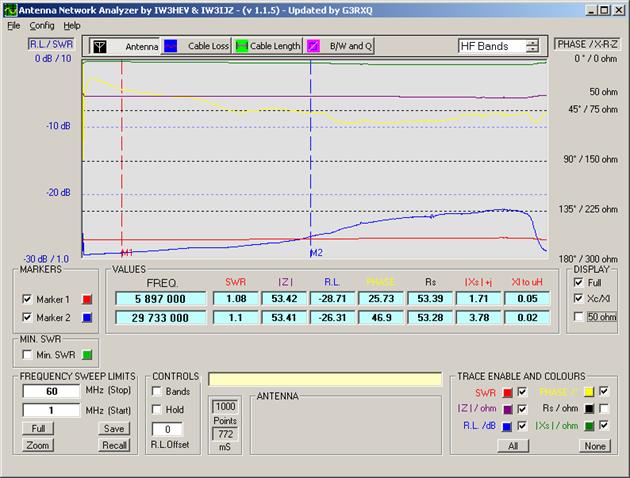

Rysunek poniżej przedstawia pomiar rezystora SMD 50om (2x100om równolegle)
wykonany testową PCB w paśmie 1-60 MHz
rezystory przy AD8302 decydujące o wynikach pomiarów
jeszcze nie były dobierane - ale wyniki już są bardzo dobre

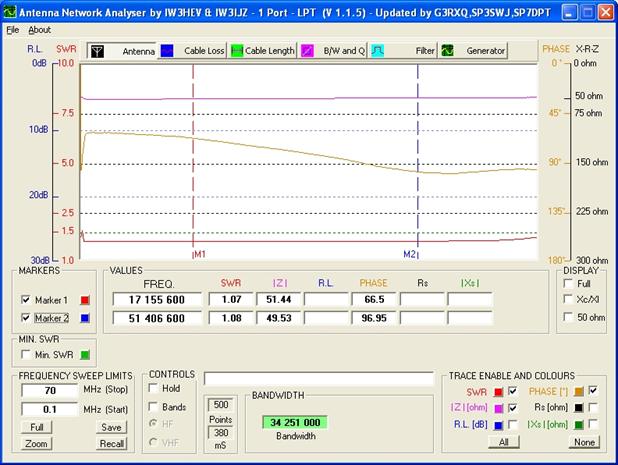

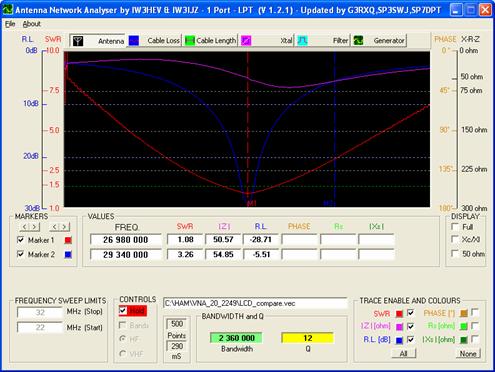

a tak wygląda pomiar prototypowego miernika już po regulacji

a tutaj praktyczny pomiar wobuloskopem

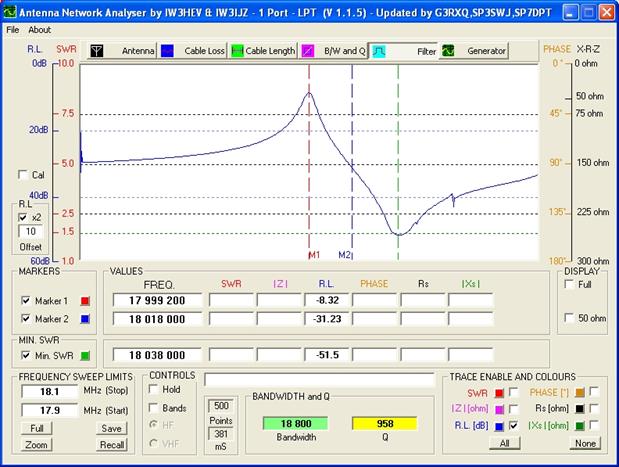

pomiar kwarcu 18 MHz

Sprzęgacz kierunkowy

materiały z internetu o tym jak nawinąć sprzęgacz kierunkowy
dodam że najlepiej to zrobić srebrzanką w teflonie
czyli jeżeli się nie mylę to jest KYNAR

Directional Coupler ( <<< by google)

opis1 opis2 opis3

tu link dla bardziej dociekliwych informacji o DC

Oprogramowanie

Zawsze aktualne oprogramowanie można pobrać ze strony grupy

http://groups.yahoo.com/group/analyzer_iw3hev/

tu zamieszczam lokalną kopię programu w wersji 1.15

i kilka pomiarów - jakby ktoś chciał pobawić się programem

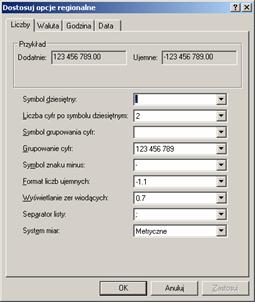

żeby program się uruchomił trzeba zmienić ustawienia regionalne

symbol dziesiętny musi być KROPKA

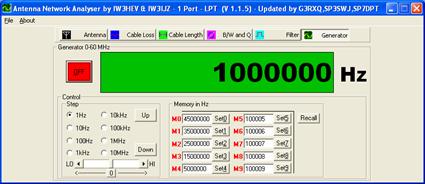

Wstępnie przetestowano oprogramowanie w którym dodano
możliwość dowolnego definiowania generatora DDS

Obecnie z Darkiem SP7DPT prowadzimy ciężkie prace
nad udoskonaleniem oprogramowania na PC do VNA

Umożliwi ono sterowanie przekaźnikiem wprost z programu

Okazało się że Darek programował kiedyś w VB6
i dzięki temu ostro teraz grzebiemy w kodzie !!!!

nowa funkcja przełączania wobuloskopu
wymaga jednak małej przeróbki na PCB
przed montażem gniazda DB9

nowy kabel połączeniowy VNA-PC

Na grupie Yahoo dostępne jest także oprogramowanie na LINUX

Co nowego

Wersja 3 plus posiada dodatkowy wzmacniacz sygnału wcz

oraz funkcję wobuloskopu o dynamice 30 dB

reszta to drobne zmiany i korekty

Wersja z LCD

ta wersja sterownika z LCD została opublikowana przez PA3CKR

LCD T6863c by PA3CKR LCD KS0108 by SP3SWJ

LCD 240x64 T6863c by Guido Perotti

Na stronie autora dostępne są kody źródłowe programu

dzięki temu będzie możliwe ulepszenie pierwotnego projetu

W przygotowaniu kilka udoskonaleń dzieła Charlosa
dodanie kilku przydatnych funkcji (np generator )
byle tylko czasu starczyło -)

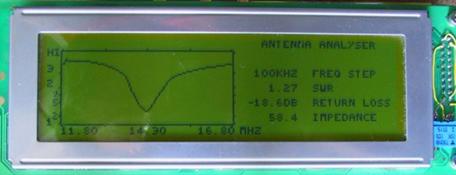

Testy układ z LCD T6963C za 110 zł z firmy Artronic

Wypadły oczywiście pozytywnie

mam też ten duży LCD - ale na razie nie mam
czasu sprawdzić go i LCD 240x64 -leży w foli -)

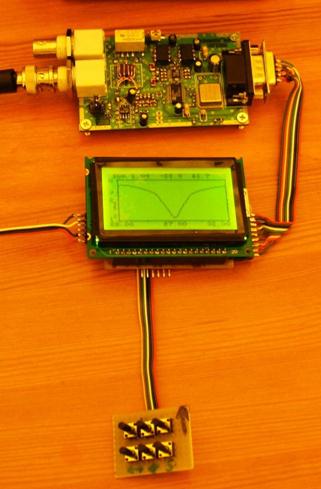

Uruchomienie na tańszym LCD za 50 zł
wyposażonym w inny sterownik LCD ..

... Jak widać na rysunku zakończyło się sukcesem -) DZIAŁA !!

PCB tego LCD jest minimalnie krótsza niż PCB VNA

i pozwala to na zrobieni miniaturki -)

(pomiar R=75 om)

i dzięki temu można pokusić się o zrobienie malutkiego miernika

zamiast 6 przycisków docelowo chcę dać jeden imulsator z przyciskiem
ale jak wiadomo wszystko to kwestia czasu ;-)

Uwagi ogólne

Analizatora antenowego można używać nie tylko do pomiaru anten

Zakres jego zastosowań jest bardzo duży i możemy nim mierzyć przykładowo baluny , obwody anten ( trapy), cewki , kondensatory, rezystory (badać np czy są bezindukcyjne), miernik całkowicie zastąpi GDO/TDO, pomiar kwarców - dobór do filtrów kwarcowych, prosty wobuloskop,

...

Możliwości zastosowań jest BARDZO DUZO
i stopniowo będzie powstawała przystępna instrukcja obsługi

jak co mierzyć krok po kroku -)

Kilka słów dodatkowo

Dwa podstawowe tryby eksploatacji miernika to

komputer PC >>>> VNA

sterowniczek uC+LCD >>>> VNA

dlatego warto zrobić VNA jako bardzo malutki modulik
a sterownik LCD dorobić jako małe pudełko z wbudowanymi akumulatorkami
na obudowie zamontować złącze DB25 i USB
i za pomocą tego samego kabla będzie można sterować VNA zarówno ze sterownika jak i PC

Uzyskamy w ten sposób pełna uniwersalność

Sposób podłączenia LCD z VNA widać na zdjęciu powyżej...

Wszelkie pytania i sugestie kierować na email....

Prawa autorskie do materiałów własnych SP3SWJ należą do SP3SWJ

email: [email protected]

albo do księgi gości -
