2006-11-30

Strona w trakcie budowy..........


VNA - Vector Network Analyzer zbudowany na podstawie
rozwiązania
IW3HEV

> PORADY MONTAŻOWE    dla wersji  VNA3p <

Na tej stronie zamieszczone są materiały związane z samodzielną
budową analizatora antenowego wg IW3HEV  1-60 MHz

linki będą sukcesywnie uzupełniane ...  jeżeli czegoś brakuje lub jest niejasne proszę o maila..

Poniżej znajdują się materiały niezbędne do budowy urządzenia



Składanie VNA krok po kroku
porady montażowe  < kliknuj tu !!

Powyżej znajduje się obowiązkowa lektura , bez czytania tego nie zaczynać montażu !!!!



Poniżej znajdują się uaktualnione wersje opisów

schemat z DC wg OK2BUH  << tak robić !!!

spis elementów  <><><><>  spis elementów wg kolejności montażu

widok elementów     widok druku

kabel połączeniowy - czyli złącze LPT - VNA3p



Zdjęcia zmontowanego VNA

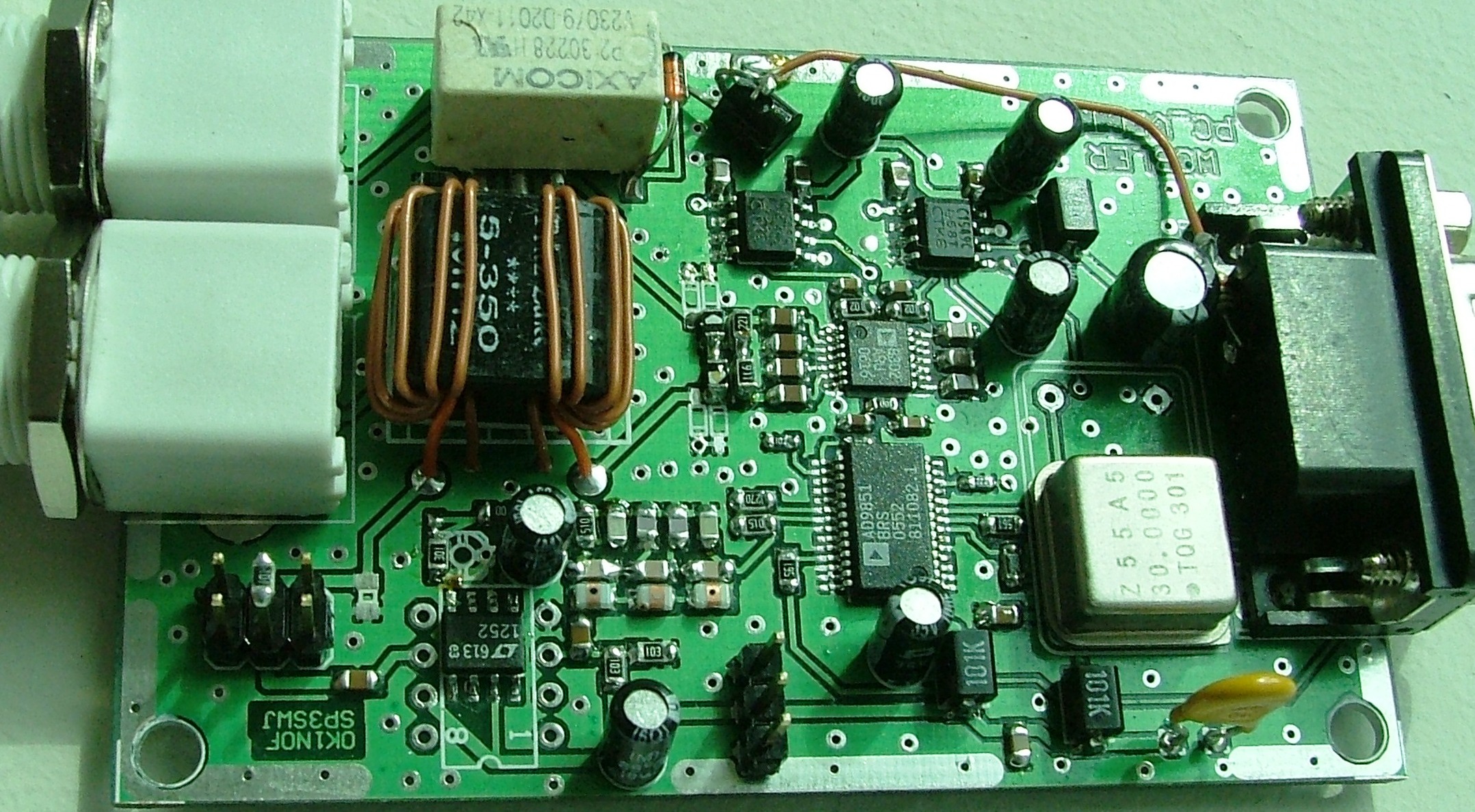

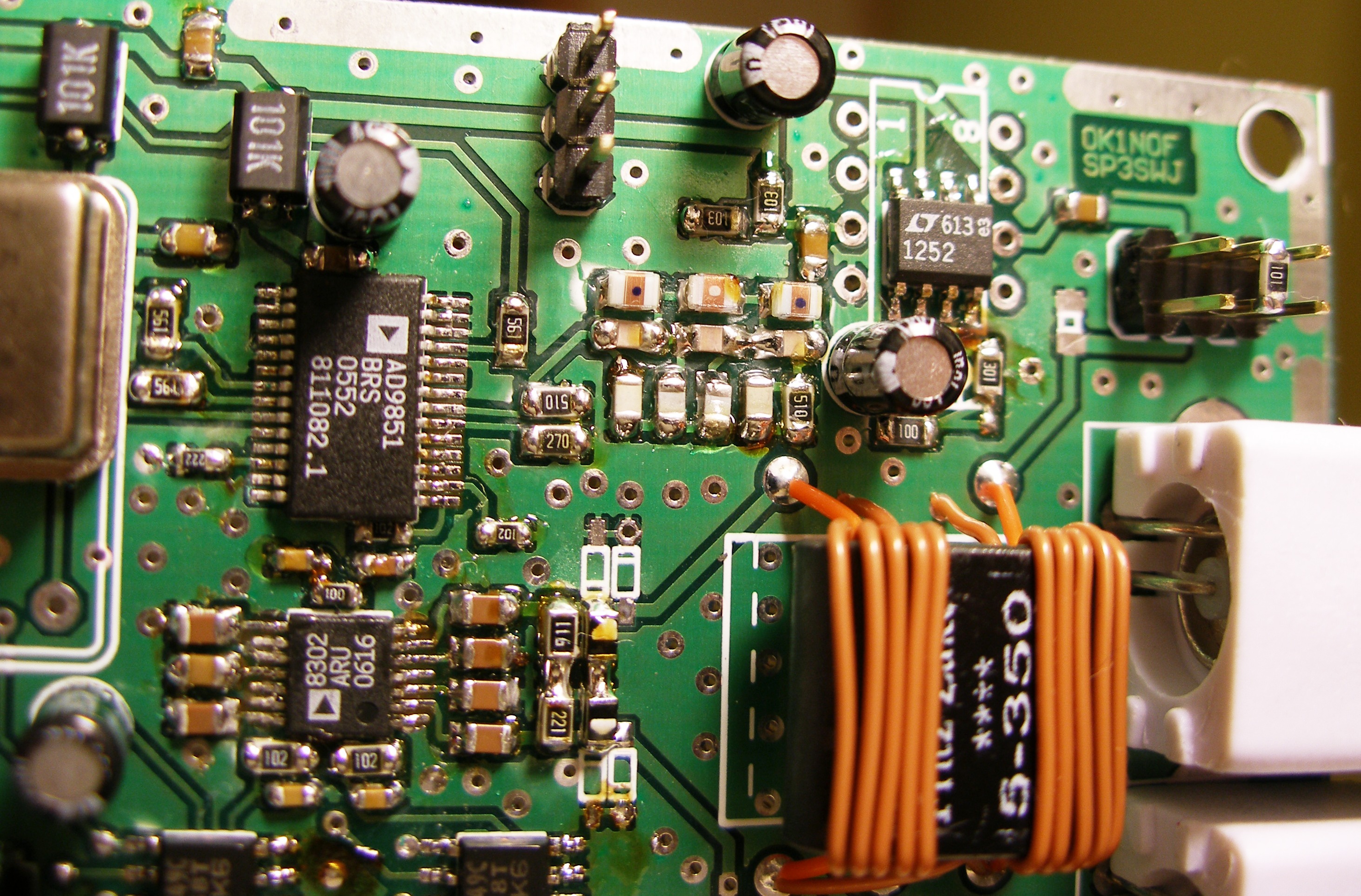

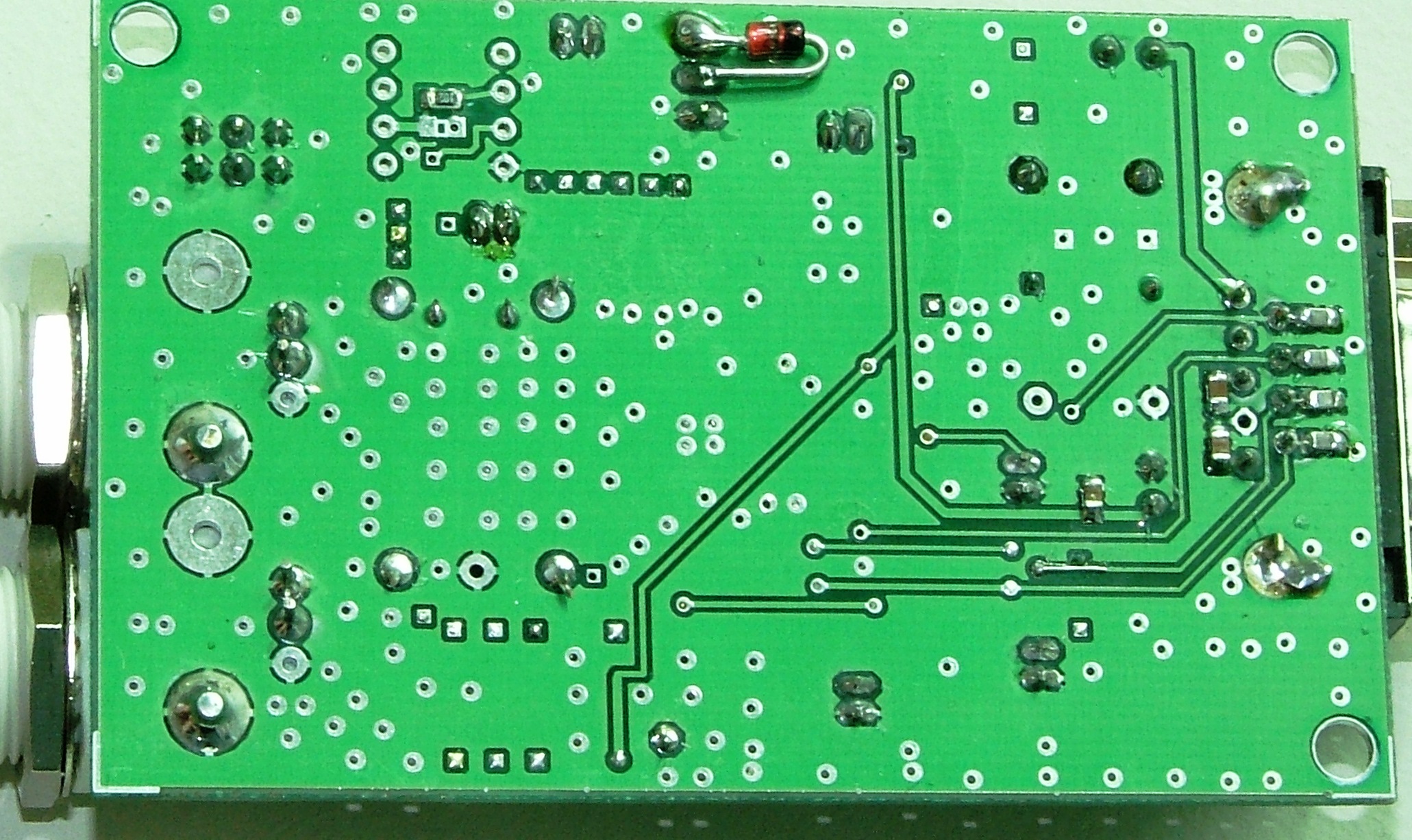

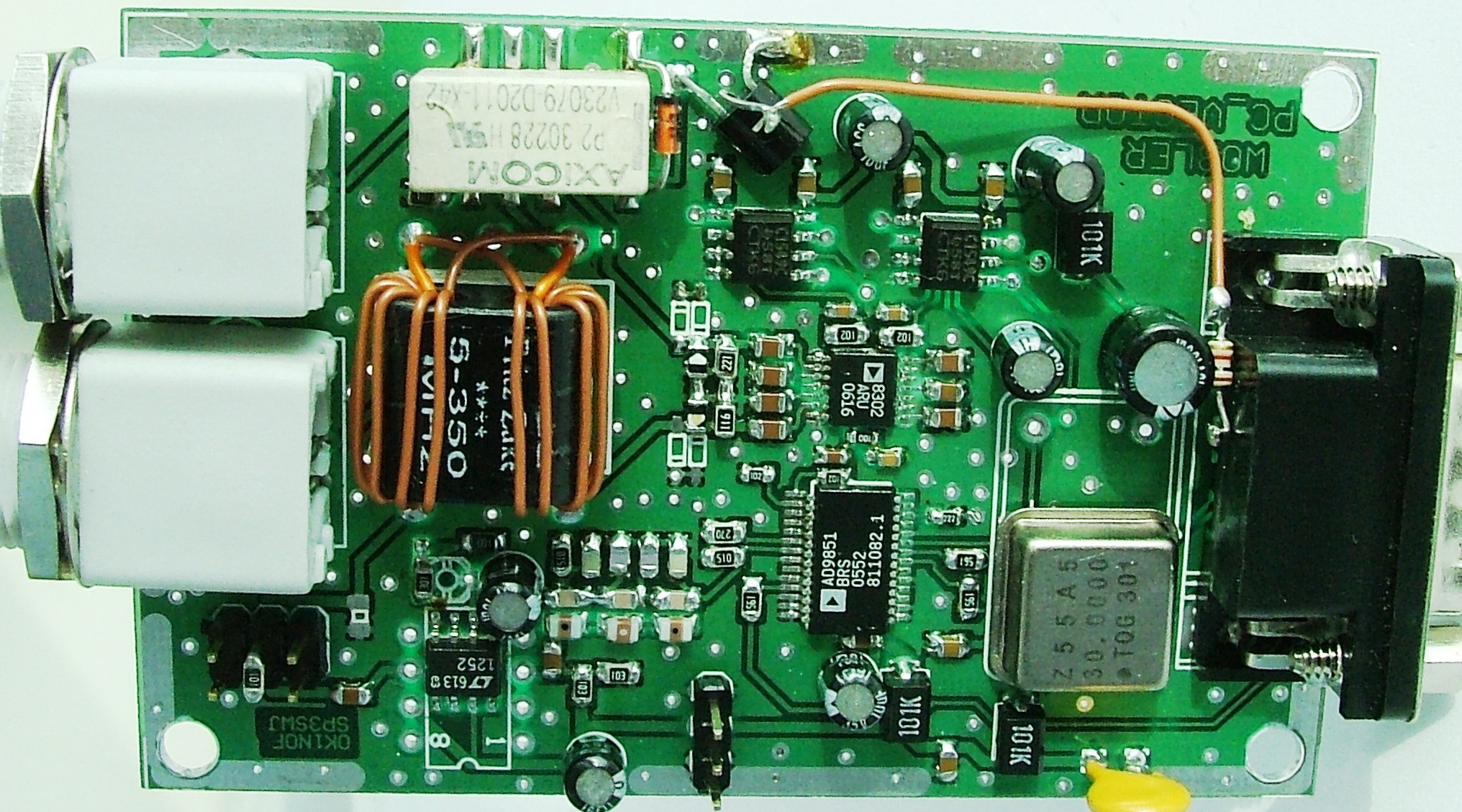

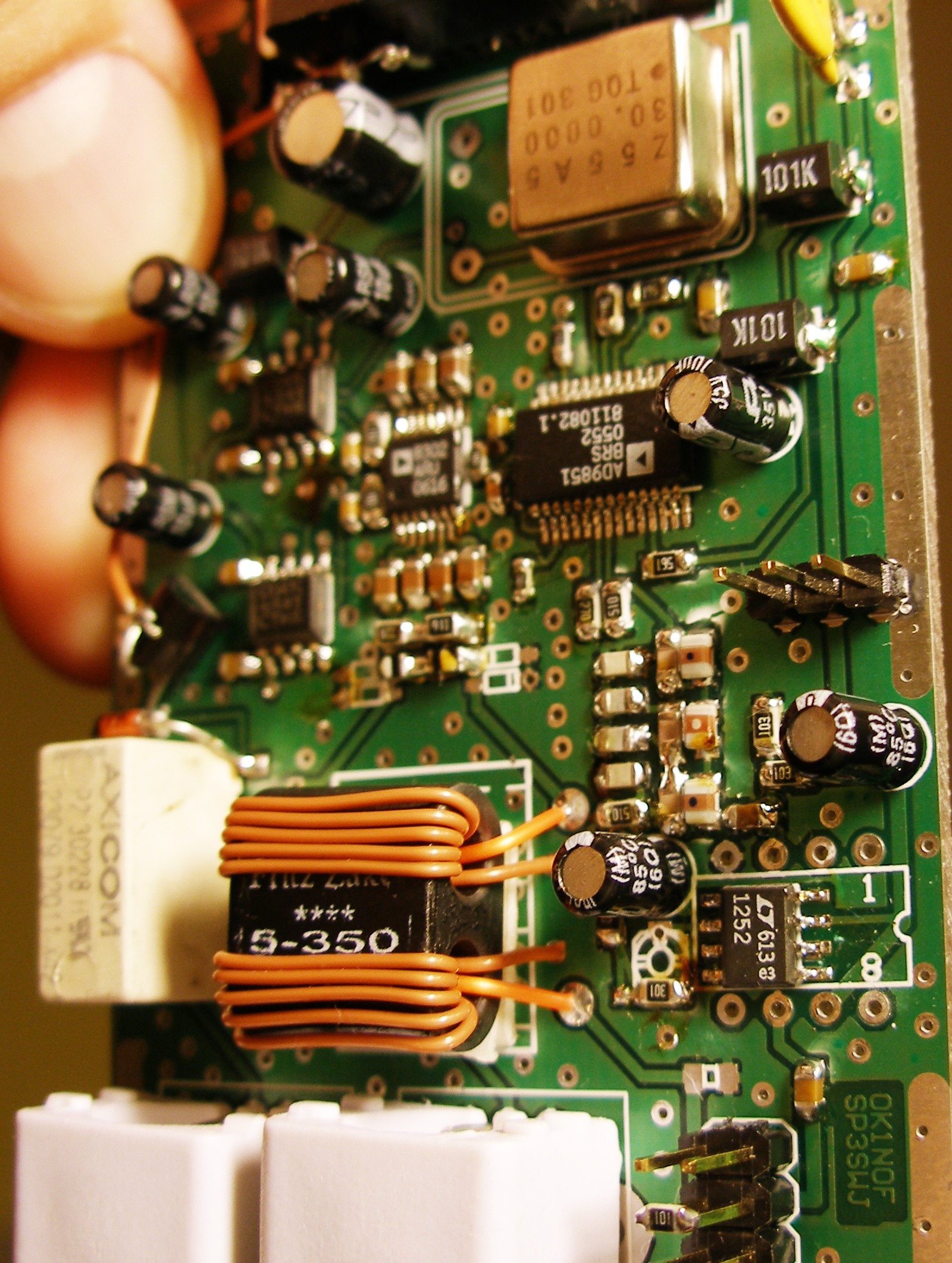

top0   top1     top2     bottom    dc      ad8302



... inne materiały dla dociekliwych

zmiany w odniesieniu do starego opisu ....

zmiany przy układzie LT1252  OPIS1  OPIS2

zmiana dotycząca montażu sprzęgacza kierunkowego
Sprzęgacz wlutowany „odwrotnie” niż to sugerują otworki !!!!

te zmiany  już są w poradach montażowych uwzględnione







Zasady wykonywania pomiarów

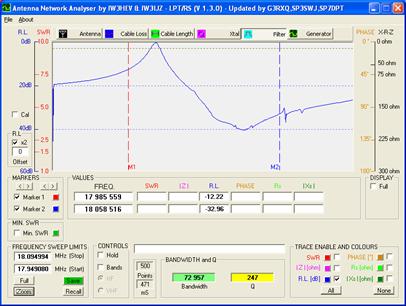

OPROGRAMOWANIE

Instalka programu wersja ORYGINALNA 1.06

Instalka programu po upgrade  by  SP3SWJ/SP7DPT

UWAGA! Aby program się uruchomił należy w systemie w "Panelu sterowania" "Opcje regionalne"
kliknąć "Dostosuj" i zmienić symbol dziesiętny z "," (przecinka) na "." (kropkę).

Najpierw trzeba zainstalować wersję 1.06,
a dopiero potem można używać rozpakowanej wersji  1.21.

W przypadku Windows 98  jeżeli coś nie działa to pliki DLL być w tym samym katalogu co program EXE

jeżeli komuś brakuje pliku  MSCOMCTL.OCX to niech kliknie

http://www.geocities.com/nitin_speed/resources.htm?200615#mscomctl




>> UWAGA! Program jest w fazie testów i na razie zakładka do
pomiarów kwarców jeszcze nie działa  <<



Prototyp obudowy -) z obrabiarki CNC



Ciekawe i dobre modyfikacje......!!!!!  POLECAM !!



Ofal zaproponował prosty sposób na poprawienie działania VNA przez dodanie sprzężenia we wzmacniaczu LT1252





Przydatne linki

Moje strony z różnymi zebranymi materiałami i podlinkami

Strona DARKA   SP7DPT który jako pierwszy odpalił VNA na tym PCB

Strona SP7DPT o tuningu  VNA

Strona SP7DPT o VNA z LCD





Pomiary i testy własnego VNA wykonane przez Marka SP2MKT
Bardzo polecam lekturę linku powyżej  .....





Informacje dla budujących sterownik LCD



VNA z LCD 128x64  KS0108 - schemat  i widok pająka
schemat powinien być OK

Programowanie ATMEGA dla VNA LCD  << tu także znajdziesz program do atmegi

PCB do VNA-LCD - możliwe że będzie niebawem dostępne

KLAWISZE - klawisz  MENU nie jest na razie oprogramowany





:-)  nowinki z frontu walki      ;-)

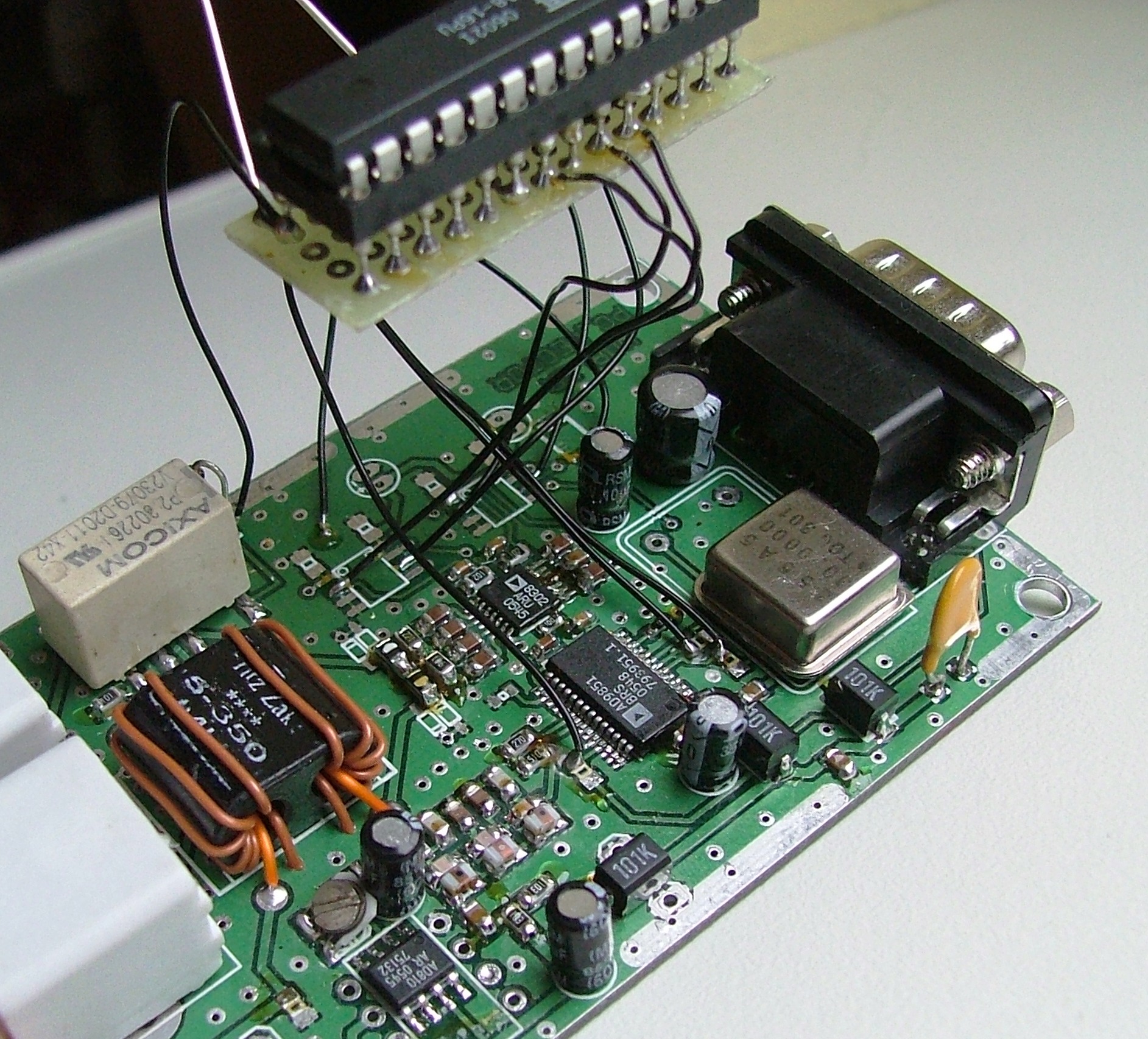

 prototyp VNA  na USB/RS232  - nie potrzeba układów  TLC1549

Komunikacja z PC jest zrealizowana przez interfejs USB/RS232 tylko linie  TX RX

Najlepsze są interfejsy do telefonów komórkowych - tanie i małe-))





foto1  foto2  schemat blokowy



Możliwe będzie także wykonanie wersji dualnel  LPT + RS232/USB
na razie tylko schemat blokowy - ale nie zdążyłem tego przetestować ( musi działać - łaski nie robi)



to juz działa....  jak ktoś chce to zrobić niech czyta dalej..

Schemat  - tylko schemat  procka

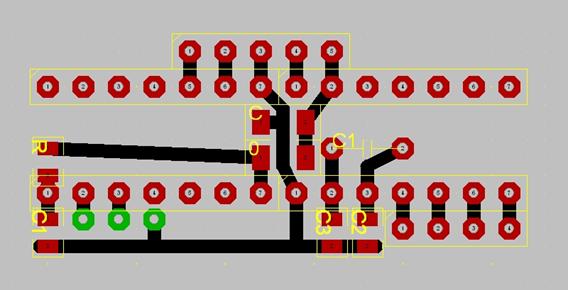

jak podłączyć procka do PCB VNA

płyteczkę wystarczy zrobić na „pająka” SMD na nie wierconej PCB

program HEX  dla Atmega8  i źródła w BASCOM

programowanie procka ATMEGA analogicznie  tak jak procka dla LCD - opis powyżej

ten  typ VNA wymaga całkiem nowego oprogramowania które można pobrać poniżej

Analyser_130_LPT-USB_SP3SWJ-SP7DPT.zip

Program wygląda DOKŁADNIE tak samo - jedynie w pliku INI konfigurujemy obsługę portu RS232



te różne prace prowadzą do większego projektu -))  ale wszystko w swoim czasie...  a jego ciągle mało....







Wszelkie pytania i sugestie kierować na email....
