Polecam
miernik
bardzo fajny miernik wcz na układach AD8307
według projektu OZ2CPU
przykładowe zdjęcia i
wykonania miernika do obejrzenia tutaj
dodatkowe materiały tutaj
Całość projektu ( jednak z pewnymi
niedociągnięciami)
została opisana w ELEKTORZE w 2002 roku

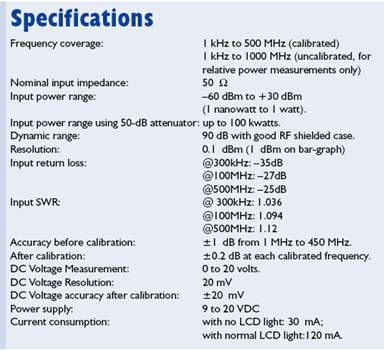

Podstawowe parametry miernika (dane wg ELEKTORA)
Miernik posiada dwa niezależne kanały do pomiaru wcz o zakresie pomiaru od
-60 dBm do 30 dBm
oraz jeden kanał do pomiaru DC 0-20 V
jednak na LCD można oglądąc:
wejście 1
pomiar DC
pomiar SWR ( we1&2)

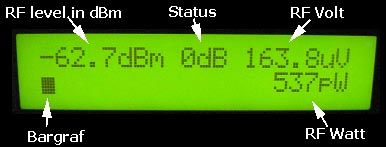

pomiary z wejścia A na LCD pokazywane są tak
wskaźnik analogowy pokazuje 1dB jako jedną kreskę pionową
i działa naprawdę dobrze

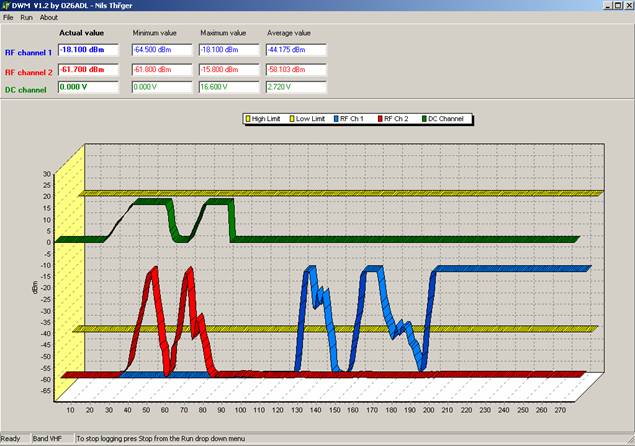

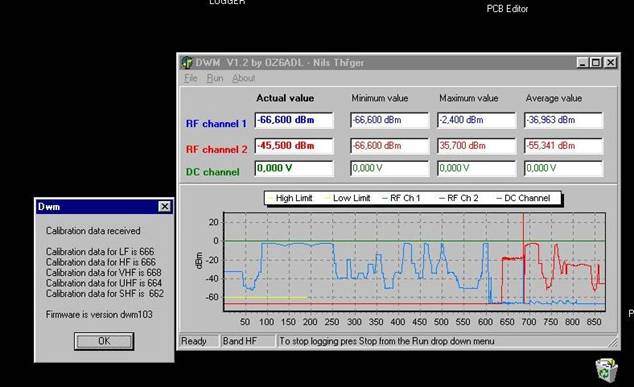

jedną z wielu zalet tego miernika jest możliwość
rejestrowania
pomiarów za pomocą komputera
obu kanałów pomiaru sygnału wcz
i kanału DC
lub widok 3D ( pomiar DC RF1 RF2)
dane do komputera wysyłane są zawsze z trzech kanałów
niezależnie od ustawienia menu urządzenia
dane te mogą być zapisywane na dysku w formacie CSV
a potem obrabiane np w EXCELU

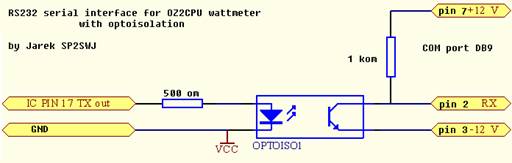

interfejs do podłączenia do PC jest banalnie prosty
i zapewnia izolację galwaniczną
nie polecam
stosowania zwykłego MAX232 może to
się kiedyś skończyć tragicznie dla PC-ta
dla takiego schematu należy dobrać wartość rezystora 500 om do typu posiadanego transoptora
po prostu założyć PR-ek i dobrać
a program na PC jest dostępny na linkach autora oraz TUTAJ
Sterowanie miernikiem może odbywać się na dwa sposoby:
· dwa klawisze (select enter) i impulsator ( shaft encoder)
· dwa klawisze (select enter) i dwa klawisze up down
Zamiast impulsatora polecam zastosowanie przycisków jak poniżej
działa to całkiem fajnie, a w urządzeniu jest za mało funkcji żeby ładować tam drogi impulsator
jeżeli nie naciskamy klawiszków za szybko - wszystko działa OK
Menu ma tylko 14 pozycji.

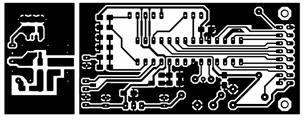

Żeby wszystkie opisane funkcje działały należy użyć zmodyfikowanej płytki
- dodać brakujące funkcje w rozwiązaniu ELEKTORA
a dostępne w oprogramowanie obsługuje oba wejście
STARA WERSJA ---------------------------------------- PO PRZERÓBKACH
(Kliknij na rysunek po
prawej celem pobrania dużego TIFFa)
SCHEMAT oryginalny
błąd na schemacie ELEKTORA
W sondzie wcz polecam zastosowanie innych rezystorów:
6 x 200 om zamiast 3 x 100 om
6 x 100 om zamiast 33 + 39 om
sonda wytrzyma więcej mocy wcz
sprawdzałem dla 4W CW - grzeje się ale dym nie leci -))
normalnie sonda przewidziana jest do pomiaru 1 W i miernik
w menu można ustawić współpracę z różnymi tłumikami zewnętrznymi
więcej poniżej
0:
0 dB, no attenuator mounted, 1 W max.
1: -10 dB attenuator mounted, 10 W max.
2: -20 dB attenuator mounted, 100 W max.
3: -30 dB attenuator mounted, 1 kW max.
4: -40 dB attenuator mounted, 10 kW max.
5: -50 dB attenuator mounted, 100 kW max.
6: DC Voltmeter, actual and min. and max.
7: RF Power Meter, the default start up screen.
8: SSB PEP (peak envelope power) Wattmeter, with peak hold and variable
decay.
9: Return loss with SWR readout, usable with a SWR bridge.
10: Calibrate 0 dBm in the selected band.
11: Read all calibration values.
12: Zero all calibration memories.
13: Display update delay 2-80 ms, peak hold and decay speed.
14: About Info, shows software version and so on.
W trybie pomiarowym miernik informuje nas o aktualnie wybranym tłumiku i zakresie pomiarowym
Miernik posiada domyślne ustawienia kalibracyjne,, ale możemy go sami skalibrować wg naszego wzorcowego generatora
na każdym z zakresów wcz podajemy sygnał 0dBm i wywołujemy funkcję kalibracji

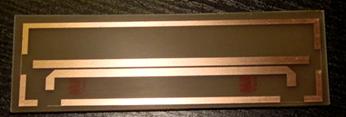

Jeden z trybów pracy to REFLEKTOMETR
niezbędne do tego jest użycie sprzęgacza kierunkowego
Niestety jeszcze nie przetestowałem tego PCB.. ;-(
Jeżeli mamy potrzebę pomiaru naprawdę dużych mocy
za pomocą takiego tłumika 40 dB możemy mierzyć do 10 kW
(oczywiście jeżeli na
końcu jest odpowiednie sztuczne obciążenie lub antena)
Wsad do procka jest na stronie autora oraz TUTAJ

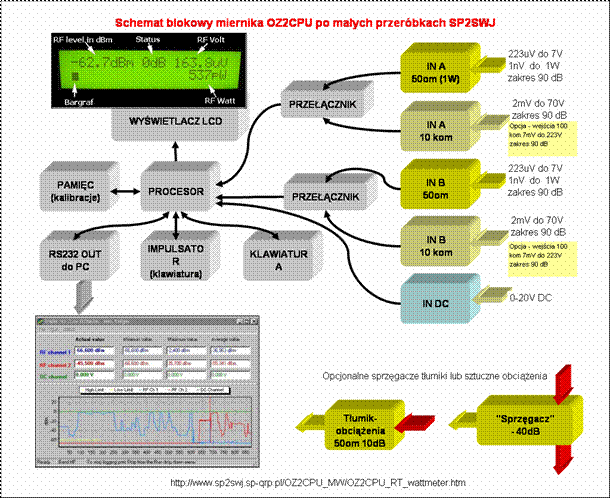

W opracowaniu rozbudowa miernika o dwa dodatkowe
wejścia wcz o wysokiej impedancji 100 kom
(standardowo oba wejście są 50 om)
Kliknij na obrazek żeby pobrać PDF
Zdjęcia zmontowanego układu
=================================
