SP2SWJ-Krótki opis możliwości syntezy DDS z kontrolerem DL4JAL

"Dwa słowa" wstępu:

Główną zaleta oprogramowania syntezy jest to, że w trybie VFO podczas pracy odbiornika,
procesor zawsze usypia (przechodzi do trybu IDLE)  się jak przestajemy kręcić gałka
lub obsługiwać klawiaturę,
wszelkie dokonane modyfikacje i usprawnienia nie psują tej zalety.

Kilka słów  pomiarów o zasadności stosowania trybu IDLE

niebawem uzupełnienie spisu funkcji o opis tego co już potrafi DDS2 VFO+BFO



 Nowe funkcje względem oryginalnej wersji 1.16 zaznaczone są kolorem czerwonym

Dla niewtajemniczonych kilka słów na temat możliwości VFO  DDS1 v1.5x:

o        POLSKIE MENU STEROWNIKA syntezy DL4JAL

o        VFO na cale KFy (1,8 - 28 MHz)

o        VFO A/B Split RIT

o        W funkcji RIT oznaczone jest która częstotliwość jest Nadawcza a która Odbiorcza

o        W funkcji SPLIT oznaczone jest która częstotliwość jest Nadawcza a która Odbiorcza

o        polepszona obsługa funkcji REVERSE SPLIT

o        dodatkowy przycisk dedykowany tylko do funkcji RIT (on/off)

o        dodatkowy przycisk dedykowany tylko do funkcji ZMIANA PASMA (>> następne)

o        zapamiętywanie ostatnio używanego pasma

o        zablokowane przestrajania w trybie nadawania

o        zablokowana klawiatura w trybie nadawania

o        programowana z MENU dowolna pośrednia oddzielnie ustawiana dla CW LSB USB

o        wbudowany automatyczny klucz CW z tonem monitora

o        dla konserwatystów - można podłączyć klasyczny sztorcowy (oczywiście ton monitora działa)

o        kluczowanie nadajnikiem CW (nadawanie po naciśnięciu klucza)

o        regulowany czas opóźnienia wyłączenia nadawania

o        szybkość pracy klucza w trybie nadawania zmieniana gałka strojenia TRXa

o        Wbudowany modem do nadawania emisją FSK  (PTT i kluczowanie wprost z RS232)

o        możliwość pracy w trybie CW z pominięciem pośredniej  - sygnał bezpośrednio do wzmacniacza mocy

o        Kluczowanie CW typu  z  funkcją QSK (funkcja powyżej odpowiednio użyta)

o        praca CW z pominięciem pośredniej działa tyko w trybie CW  (QSK)

o        praca FSK  z pominięciem pośredniej działa tyko w trybie CW

o        sterowanie przełącznikiem 8 PASM i 2 transwetrerami (ster. przekaźnikami) wybór pasma z MENU

o        albo jak ktoś woli sterowanie przełącznikiem mechanicznym - "wybierak" BCD i sterowanie przekaźnikami

o        możliwość podłączenia do istniejącego TRXa z przełącznikiem obrotowym i dekodowanie pasm za pomocą diód

o        praca w zakresie pasm amatorskich z możliwością odblokowania z MENU pracy poza naszymi pasmami

o        sygnał na wyjściu nawet do 55 MHz dla układu AD9850 i generatora 125 MHz

o        sygnał na wyjściu nawet do 80 MHz dla układu AD9851 i generatora 180 MHz

o        sygnał na wyjściu nawet do 80 MHz dla układu AD9851 generatora 30 MHz i mnożenia f gen x6

o        Sygnał wyjściowy to prawie SINUS  kilka pomiarów więcej dla fout 10 15 25 MHz

o        Poziom sygnału wyjściowego nawet do + 10dBm @ 50om (około 700 mV Usk 2V p-p międzyszczytowo)

o        Poziom sygnału wyjściowego nawet do 8V @ 600om

o        płynna regulacja siły sygnału w zakresie około 20 dB ( od 70 mV do 700mV Usk )

o         ((( Zapamiętywanie częstotliwości na której ostatnio nadawaliśmy )))  w wersji 1.50 usunięte

o        krok strojenia od 1Hz do 1000Hz

o        LCD pokazuje z dokładnością 1Hz

o        Dodano także obsługę DODATKOWYCH klawiszy

1.      : RIT  ,

2.      SPLIT ,

3.      <<<< PASMO

4.      ,  PASMO >>>

o        Sterowanie  wstęgami za pomocą dedykowanego  klawisza   (v1.50)

1.      WSTĘGA (mode)

Opis używania dodatkowych klawiszy na stronie z oprogramowaniem do pobrania....>>>>



Funkcje dostępne tylko od na razie TESTOWANEJ wersji oprogramowania DDS1  V2.xx

  Ustawianie częstotliwości wzorca DDS  bezpośrednio z MENU

 MENU konfiguracji dostępne tylko podczas włączania syntezy (zabezpieczenie przed nagrzebaniem sobie w konfiguracji)

 Rozszerzona  klawiatura

 Sterowanie z procesora trybami LSB USB CW FSK

... kolejne funkcje w opracowywaniu






i najważniejsza funkcja - GENERATOR SERWISOWY !!!

niezastąpiony przy uruchamianiu konstrukcji QRP...(strojenie obwodów wejściowych, itp......)

 Sygnał wyjściowy od 10 Hz do 55 MHz

 Poziom sygnału wyjściowego nawet do + 10dBm @ 50om (około 700 mV Usk 2V p-p międzyszczytowo)

 Poziom sygnału wyjściowego nawet do 8V @ 600om

 płynna regulacja siły sygnału w zakresie około 20 dB ( od 70 mV do 700mV Usk )

 Po zastosowaniu Tłumików i płynnej regulacji mamy wspaniałe narzędzie

 W połączeniu z oscyloskopem i sonda wcz można używać jako WOBULOSKOPU. (krok od 1Hz)

 Można także używać DDSa w połączeniu z sonda w.cz. analogicznie jak GDO (TDO) !!!

 Można także zmierzyć (obliczyć) indukcyjność cewki znając wartość pojemności i częstotliwość rezonansu



Jeżeli zrobimy jednego DDSa to warto wyprowadzić w TRX-ie sygnał wyjściowy wcz
i używać czasami naszego TRXa jako GENERATORA SYGNALOWEGO.


I oczywiście POLSKIE MENU w syntezie !!!!!!!!



Link do kopii artykułu ze Świata Radio 8/2004 (fragment) opisującego syntezę DL4JAL

 Krótki opis zasady działania syntez DDS ze strony teleinfo (link poniżej)...

 http://teleinfo.pb.bialystok.pl/~krashan/pracownia2.html



Poniżej dodaję kilka na szybko wykonanych pomiarów sygnału wyjściowego DDS - VFO OUT:

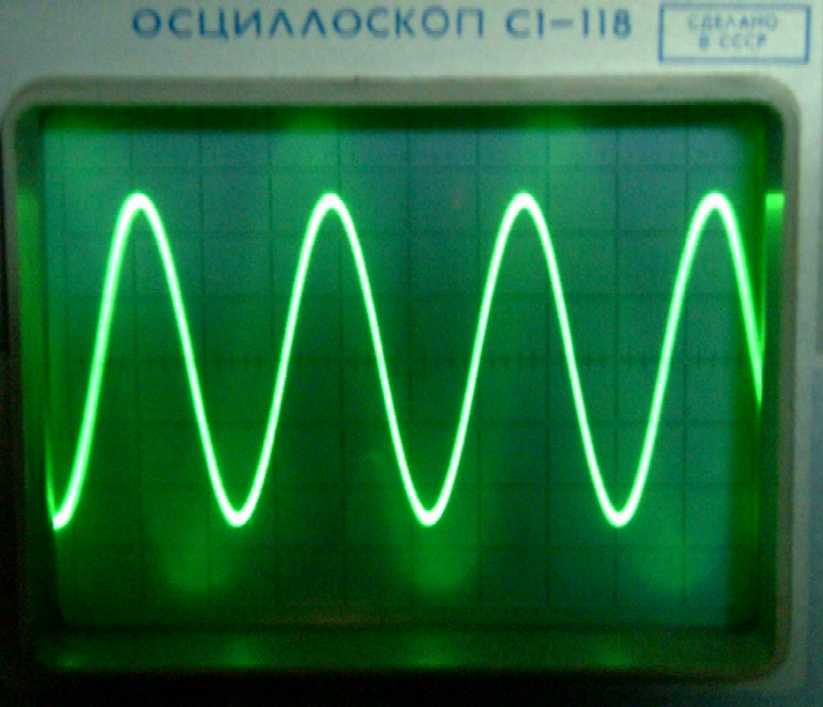

Pomiar sygnału 10 MHz generowanego przez układ AD9851  z zegarem 180 MHz (6x30MHz)



(mierzone widmo o szerokości 10 MHz )

Pomiar dla sygnału  bez żadnego filtra LPF na wyjściu,

układ  posiada jedynie transformator opisany w dziale modyfikacje

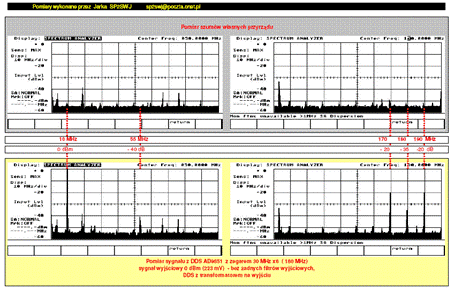

Poniżej pomiar widma dla tego samego sygnału

Kliknij na obrazek powyżej aby pobrać plik PDF
