Antena multi mono dipol z ATU by SP3SWJ

Na 8 metrowej wędce umieszczone są dwie anteny jednocześnie

• 8 metrowy spiralny helical nawinięty z 20 metrów linki

• 8 metrowy prosty odcinek z linki miedzianej.

Następnie obie anteny są podłączone jednym wspólnym przewodem do skrzynki antenowej FC-40

Antena pozwala na bardzo szybki montaż – można ja zaczepić do balustrady w 10 sekund – jeżeli wędka leży w stanie wysuniętym.

Jeżeli trzeba wędkę rozłożyć zajmuje to dodatkowa minute by starannie zablokować elementy wędkę

Jako przeciwwaga do anteny pracuje Aluminiowa balustradao długości 15+5 metrów.

Antena zapewnia łączności z całym SP z raportami 59+10 do 59+20 przy pracy z mocą 100W

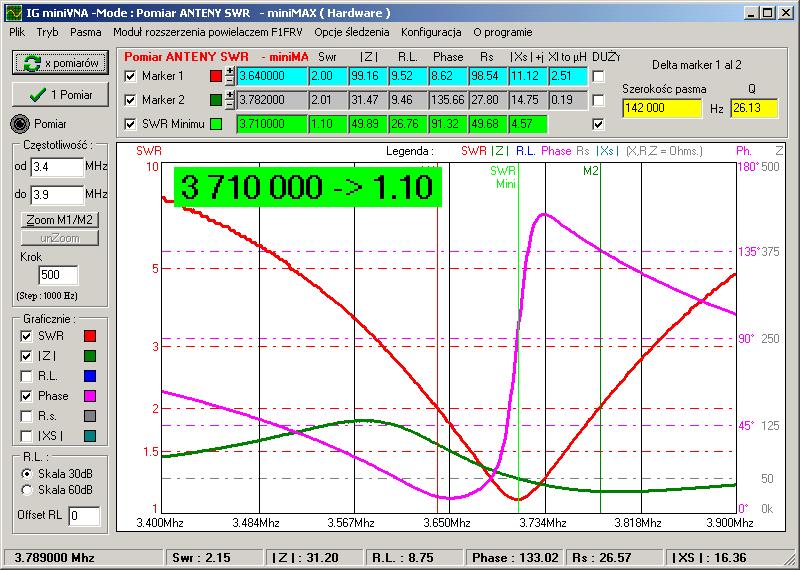

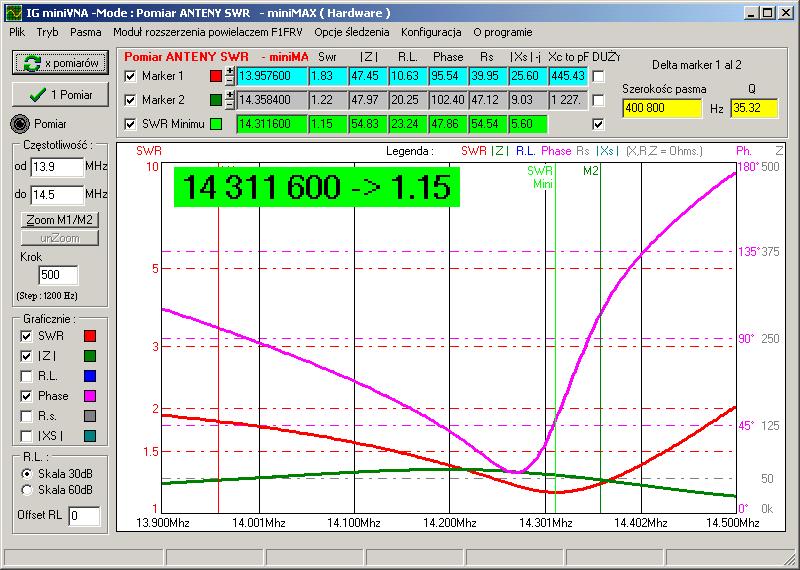

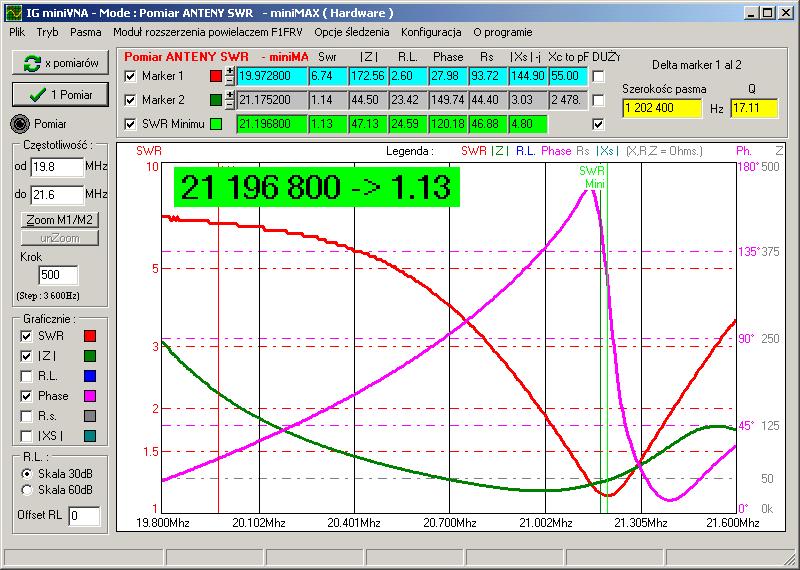

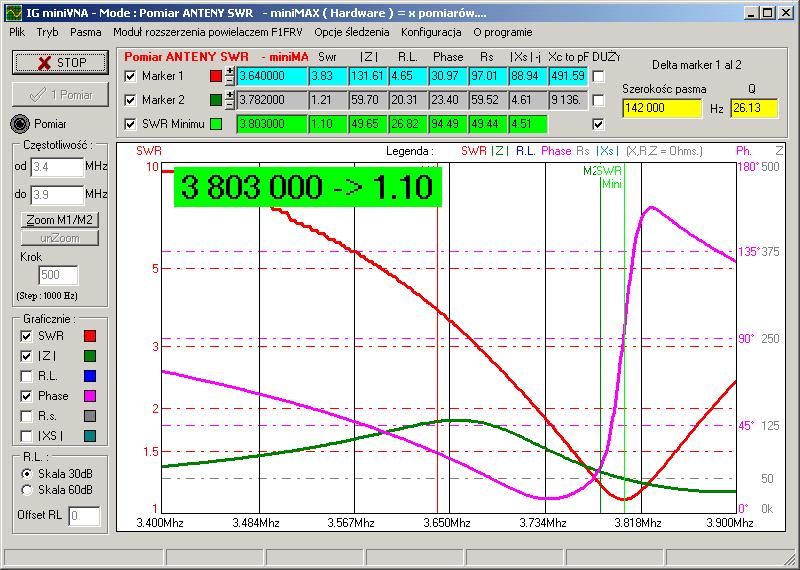

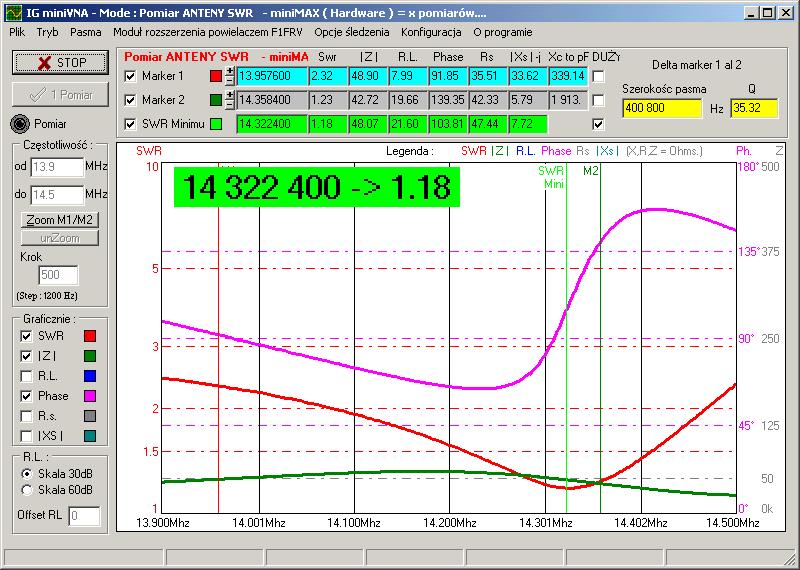

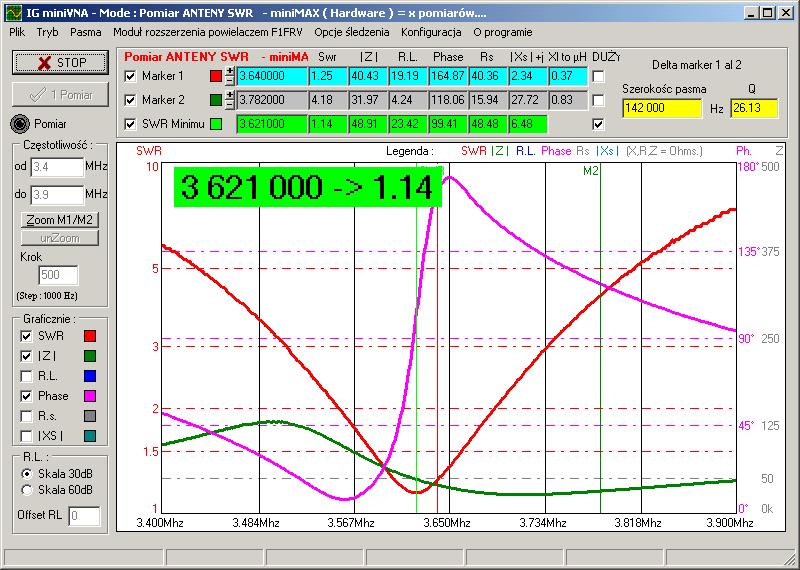

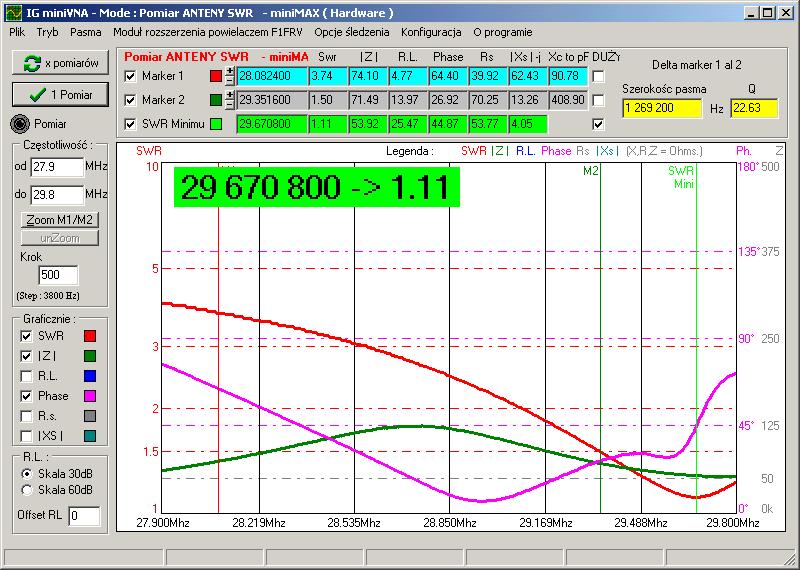

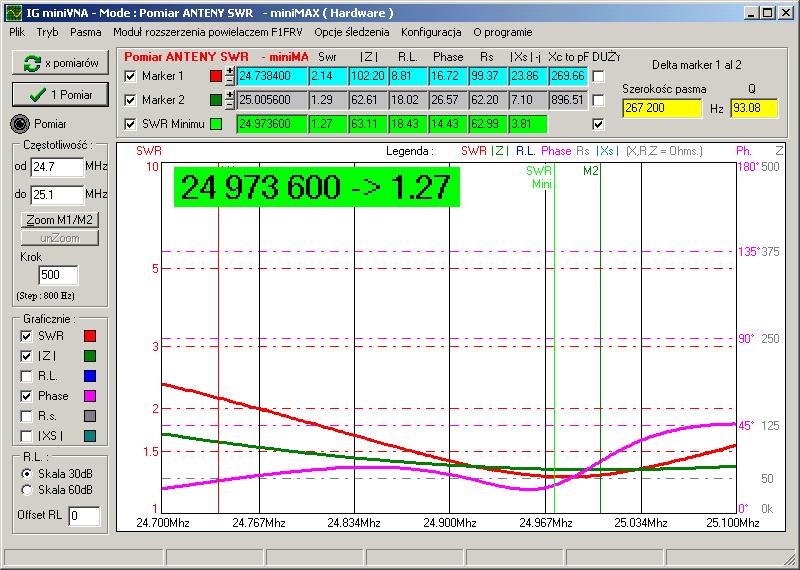

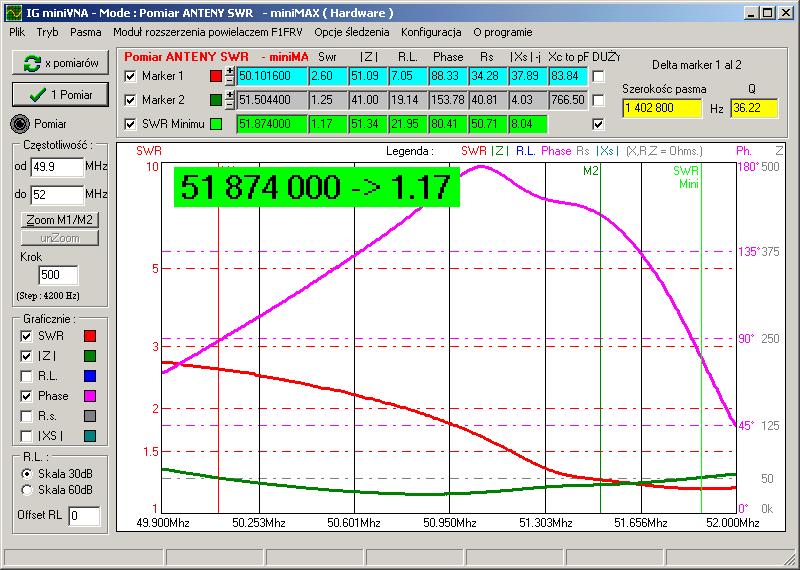

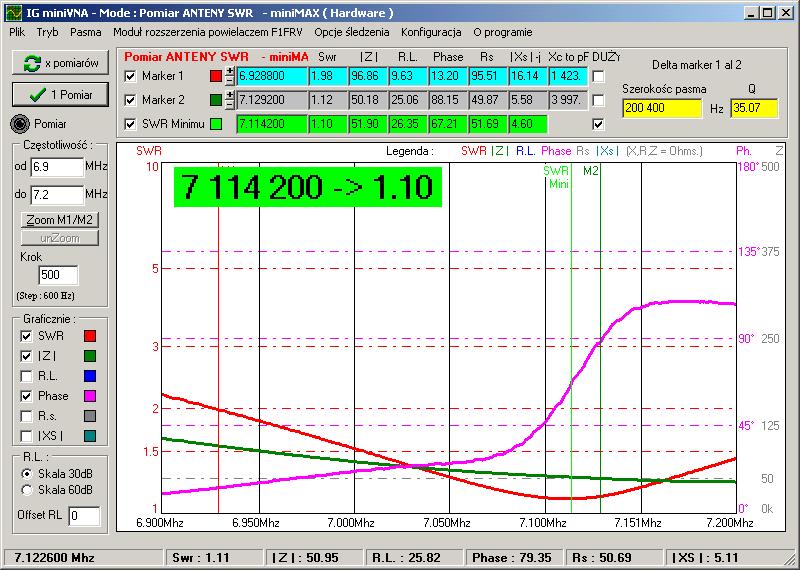

Poniżej pomiary anteny po zestrojeniu
