pomiary
z WZORCOWEGO VNA
złożonego zgodnie z ostatnią dokumentacją z WWW
Sprzęgacz wg OK2BUH
Zastosowany rdzeń to Fritz Zakel 5-350 MHz
Uzwojenie Kynarem ( srebrzanka w izolacji)
Rdzeń zamontowany 2mm nad PCB za pomocą pianki klejącej

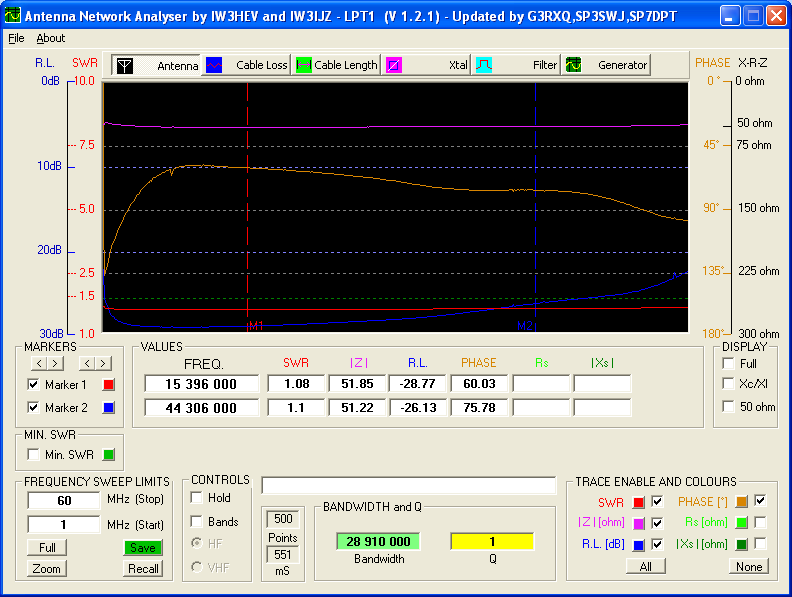

Pomiar R=50 om
pomiary powyżej wykonane juz po optymalizacji ułożenia
uzwojeń
pierwotnie uzwojenia były ciasno u góry ale pomiary były tragiczne RL od 30 MHz podnosiło się do -15dB

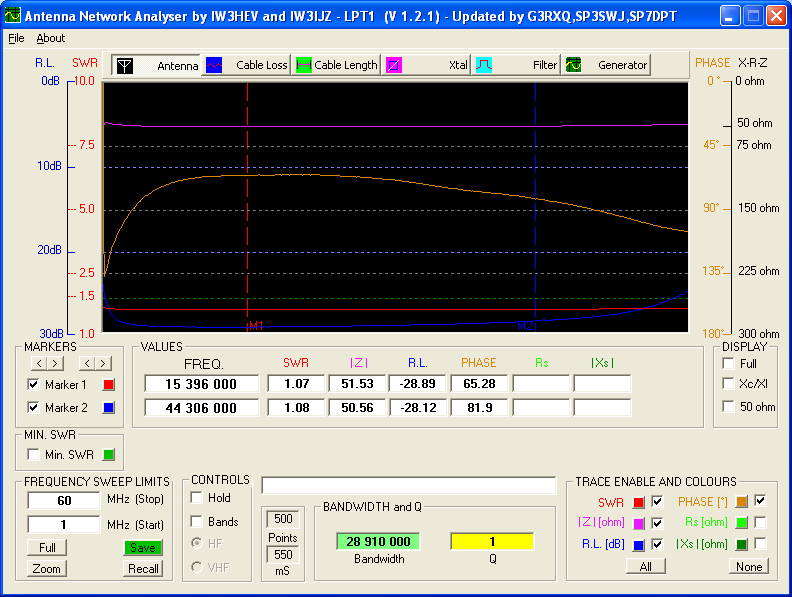

pomiar innego R=50om
jeszcze inny 50 om
75 om
100 om

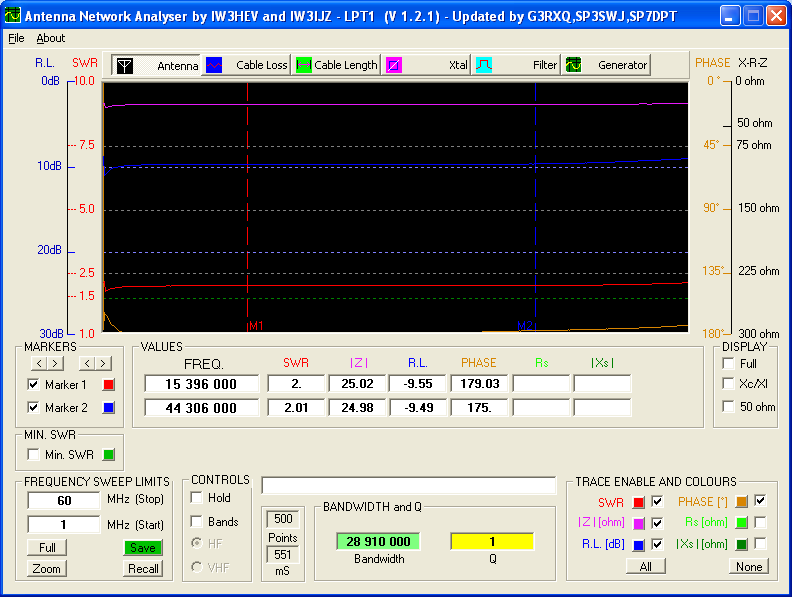

25 om
zwarcie
port VNA otwarty

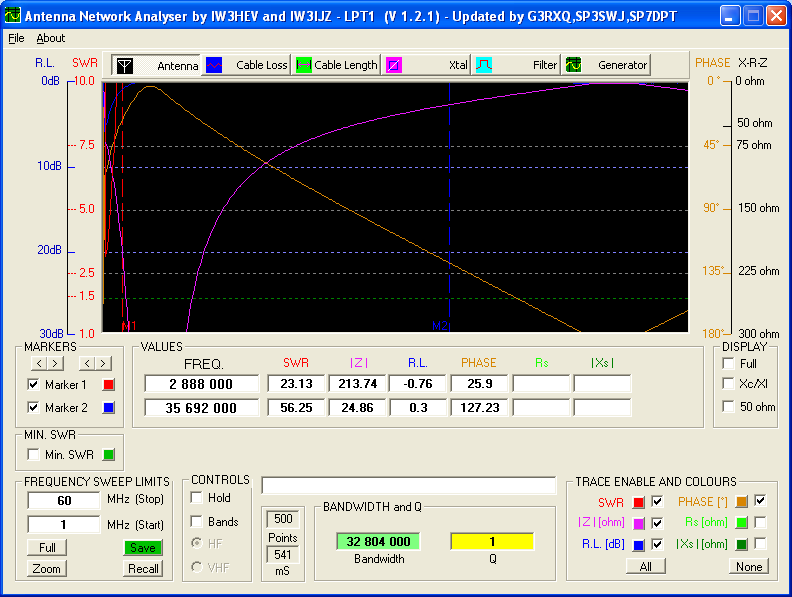

kabel o
długości
kabel o
długości
pomiary
wobuloskopem
Zwarte Wyjście z
Wejściem (kablem o długości
wykres przesunięty offesetem tak żeby był widoczny
cały musi być płaski

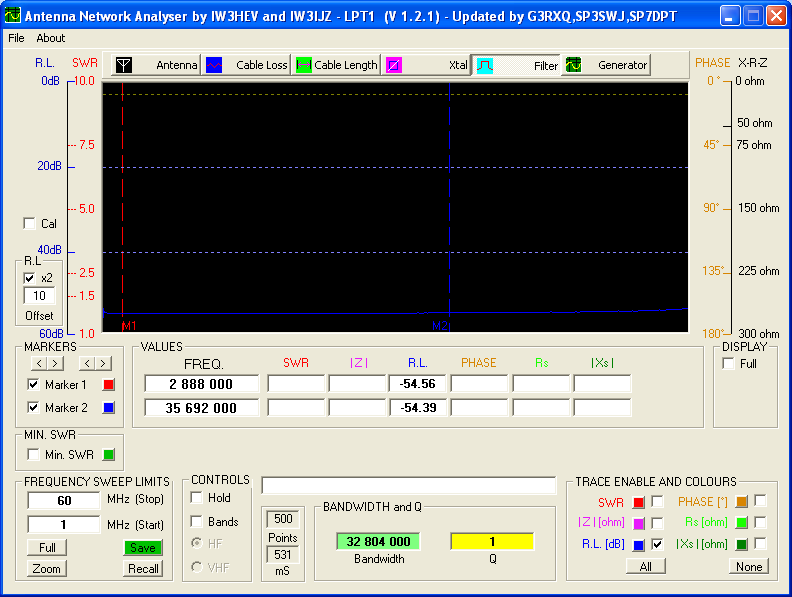

oba porty nie podłaczone
zakres
pomiarowy wobuloskopu to lekko
ponad 40 dB
