MiniMAX – pierwsze kroki....

więcej o mierniku na http://www.max6.pl/

1. Instalujemy sterowniki portu szeregowego

Z naszego FTP pobieramy plik i uruchamiamy

• http://www.sp2swj.sp-qrp.pl/SP3SWJ/miniMAX/PROGRAMY/USB_FT232_DRIVER/

lub ze strony producenta pobieramy najnowszy driver

• http://www.ftdichip.com/Drivers/VCP.htm

• podłączamy miniMAX w Windowsie słychać „plum”

2. Pobieramy program IG miniVNA

• http://www.sp2swj.sp-qrp.pl/SP3SWJ/miniMAX/PROGRAMY/Ig_MiniVNA/

• lub ze strony autora http://clbsite.free.fr/articles.php?pg=art4

• należy pamiętać że u nas jest nowsze tłumaczenie

• rozpakowujemy program w dowolnym katalogu – np. na pulpicie

3. Uruchamiamy program IG miniVNA

• za pierwszym razem mamy przypomnienie o wykonaniu kalibracji




• ustawiamy port szeregowy naszego VNA




• wybieramy port naszego VNA

• możemy tez użyć funkcji szukaj automatycznie

• uruchamiamy pomiar przyciskiem – myszką

• albo naciskamy PAUZĘ – jeden pomiar

• miernik wykonuje pomiar - program nie pokazuje żadnego błędu

4. IG miniVNA – kalibracja trybu SWR

• wybieramy menu

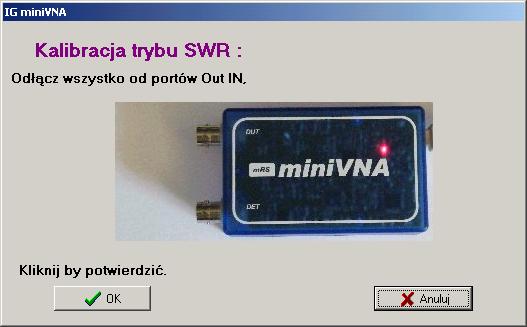

• pokazuje się okno

• nic nie podłączmy do portu miernika

• klikamy OK

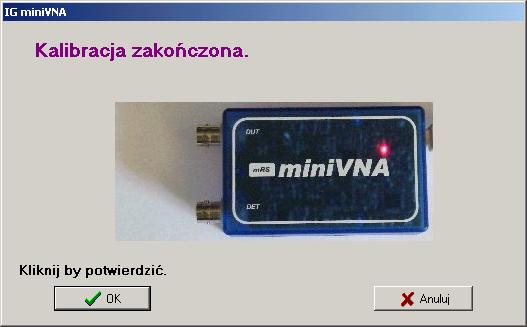

• miernik wykonuje kalibracje i tabele poprawek RL dla całego zakersu zapisuje w pliku IG_miniVNA.cal

5. IG miniVNA – kalibracja odchyłki częstotliwości

• Ma to głównie znaczenie przy pomiarze trapów i filtrów kwarcowych

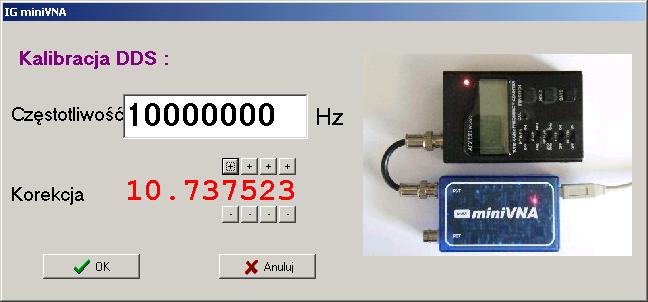

• Podłączamy częstościomierz i tak krygujemy przyciskami PLUS MINUS by uzyskać odczyt 10 MHz

• zatwierdzamy

6. Miernik gotowy do pomiarów ;-)

• jeżeli chcemy użyć innego miernika z naszym programem – należy wykonać kalibracje od nowa

7. Pomiar anten

• Wybieramy menu TRYB POMIARÓW –> POMIAR ANTENY

• włączamy pokazywanie krzywych SWR Z i PHASE

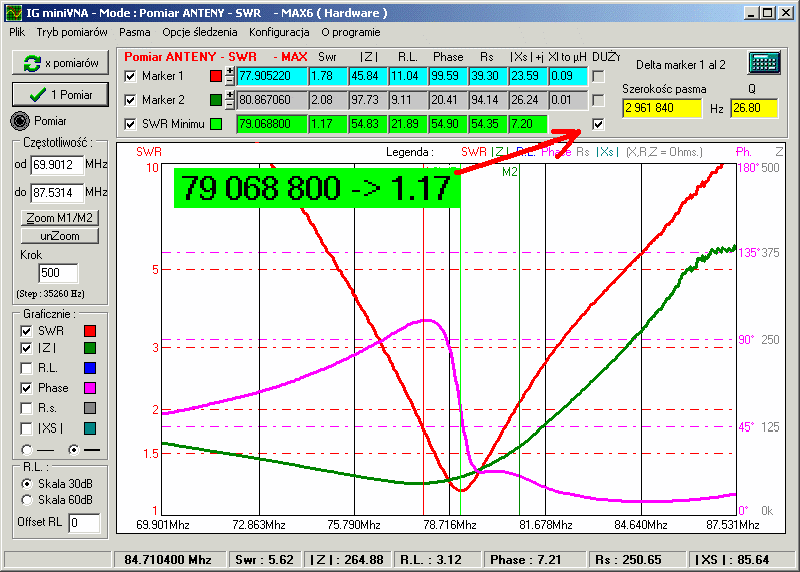

• można włączyć powiększony odczyt pomiarów

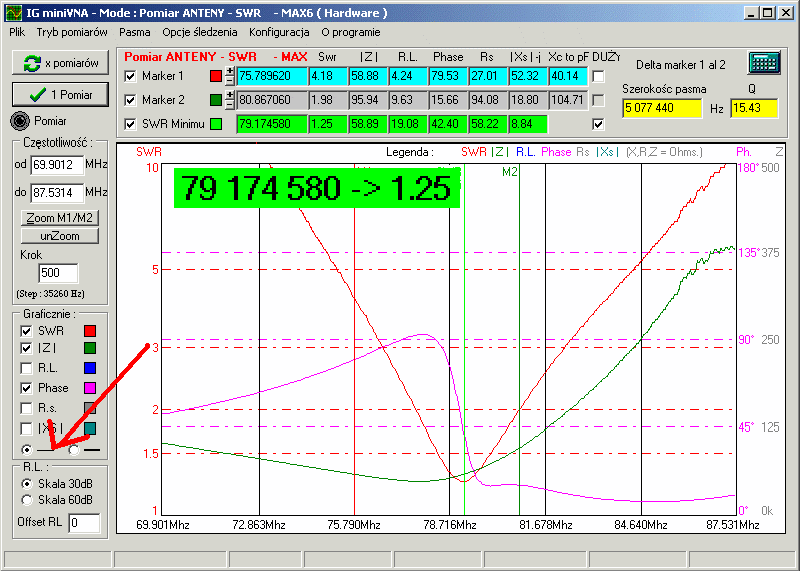

• jak ktoś lubi cienki kreski to po lewej stronie może przełączyć na bardziej dyskretne rysowanie

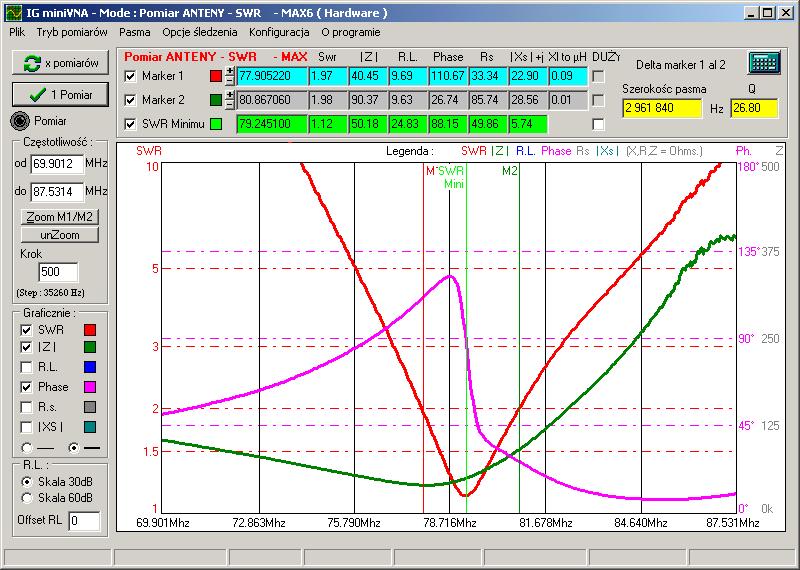

• Włączamy pokazywanie minimum SWR a markery M1 M2 stawiamy w miejscach gdzie antena ma SWR=2, dzięki temu mamy po prawej stronie odczyt szerokości pracy naszej anteny dla SWR=2

• Markery stawiamy prawym i lewym wykresem myszki na polu pomiarowym

• Optymalnie zestrojona antena w miejscu minimum SWR pownna mieć Phase = 90 ;-)

• poniżej pomiar mojej wędki balkonowej http://www.sp2swj.sp-qrp.pl/SP3SWJ/Wedka/

8. Pomiar tłumienia kabla

• by zmierzyć tłumienie kabla – nie może on nic mieć na drugim końcu

• ocena tłumienia jest na podstawie zafalowań RL w funkcji częstotliwości

• czym cieńszy kabel tym szybsza „degradacja” tłumienia w funkcji częstotliwości

…. rysunki bedą ;-) …....

9. Pomiar długości kabla

• by zmierzyć tłumienie kabla – nie może on nic mieć na drugim końcu

• program sam potrafi znaleźć punkty pomiarowe i ustawić markery

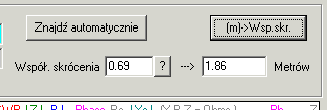

• mając znana długość kabla można odwrotnie wyznaczyć jego współczynnik skrócenia

•

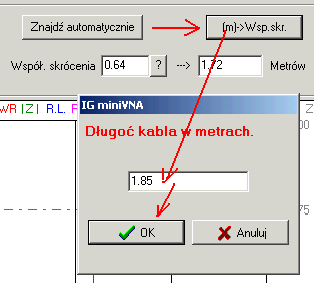

  Program przelicza i podaje nam współczynnik dla mierzonego kabla

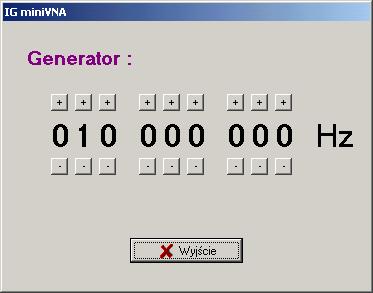

10. Generator

MiniMAX – pierwsze kroki....

więcej o mierniku na http://www.max6.pl/

pytania [email protected]
