MAX6 - Kalibracja

MAX6 jest kompatybilny z kilkoma programami – jednak każdy z nich wymaga jednak innej kalibracji.

( obrazki poniżej uzyskano za pomocą schowka windows i przycisku ALT+PrtScr)

1. Tryb pracy samodzielny - LCD

W tym trybie pracy VNA nie wymaga żadnej kalibracji. Wszelkie dane zostały zapisane w urządzeniu. Kalibracja trybu VNA jest zrobiona co 1 MHz.

Kalibracja sondy wcz jest zrobiona dla 50 MHz dla sygnału o poziomie 0dBm i -50 dBm.

2. Program miniVNA versja 230

Ten program można używać z MAX6 do wszystkich pomiarów z wyjątkiem zakładki TRANSMISSION !!!

Po zainstalowaniu i uruchomieniu programu należy oczywiście najpierw ustawić odpowiedni port komunikacyjny z analizatorem COM.

Zanim uruchomimy program należy podłączyć MAX6 do komputera

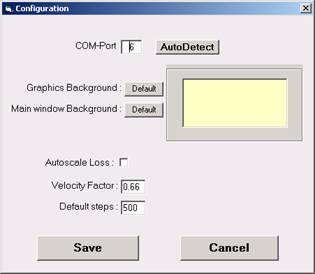

Używamy do tego celu MENU > Configure

Funkcja Autodetect działa poprawnie – wyszukuje na którym porcie COM jest nasz MAX6

ale raz mi się zdarzyło, że jeden komputer podczas skanowania portów COM zresetował się J

Pokazał się BLUESCREN komputer uruchomił się ponownie.

Dlatego zalecam przed użyciem tej funkcji zamknąć wszelkie zbędne aplikacje i zapisać wszystkie prace.

Po sprawdzeniu że komunikacja z VNA MAX6 działa poprawnie możemy przystąpić do kalibracji

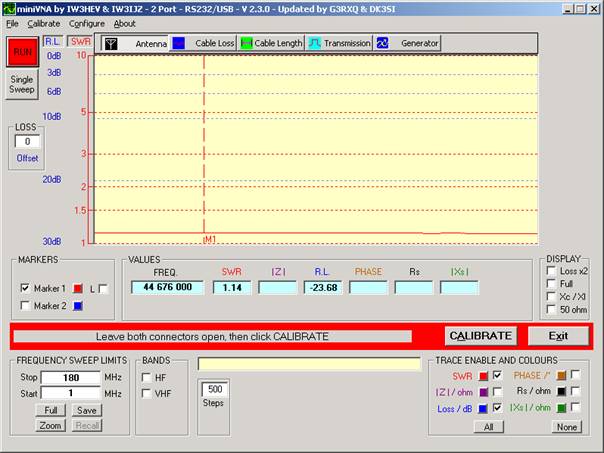

Kalibracja jest bardzo prosta – wybieramy MENU > Reflection

Pojawia się OKNO z napisem CALIBRATE

Nic nie podłączamy do portów MAX6 i klikamy CALIBRATE

Po około 20 sekundach program zapisze w pliku konfiguracji 1000 punktów kalibracyjnych.

Kalibrację robimy tylko raz i jest ważna tylko dla naszego egzemplarza analizatora MAX6.

W dowolnym momencie można kalibracje wykonać ponownie.

Program jest gotowy do pracy J

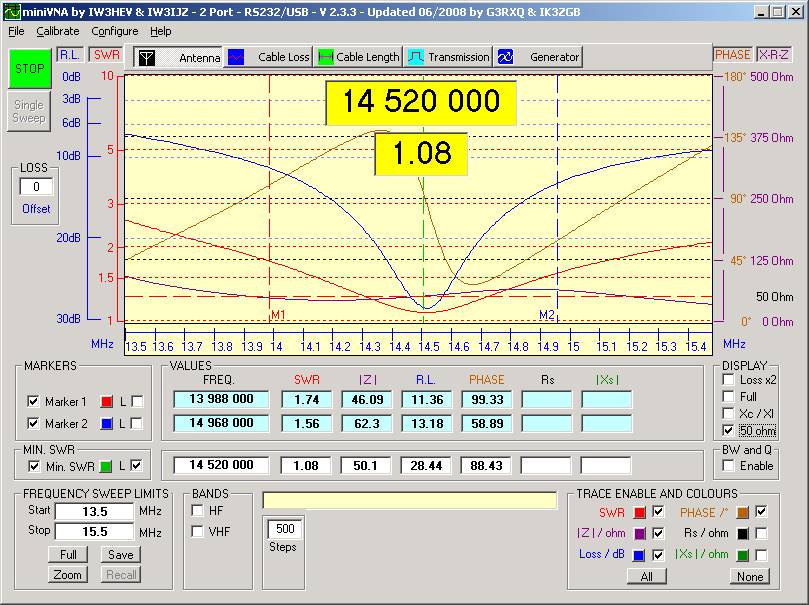

Teraz możemy mierzyć nasze anteny J

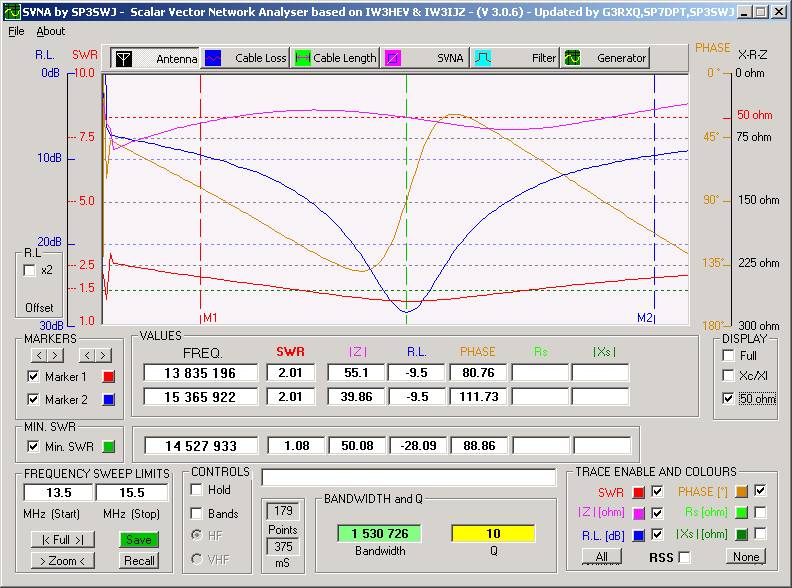

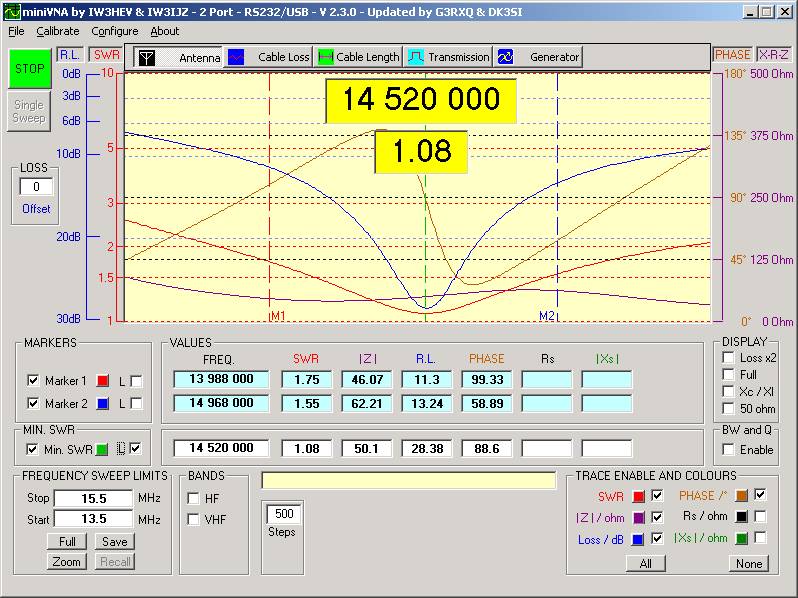

Nowsza wersja programu ma troszkę inny wygląd – podziałka w osi X

3. Program PA7N

To jest chyba najprostszy program do MAX6. Jego zaleta jest brak konieczności instalowania J

Uruchamiamy i działa, ale oczywiście najpierw do komputera podłączamy MAX6.

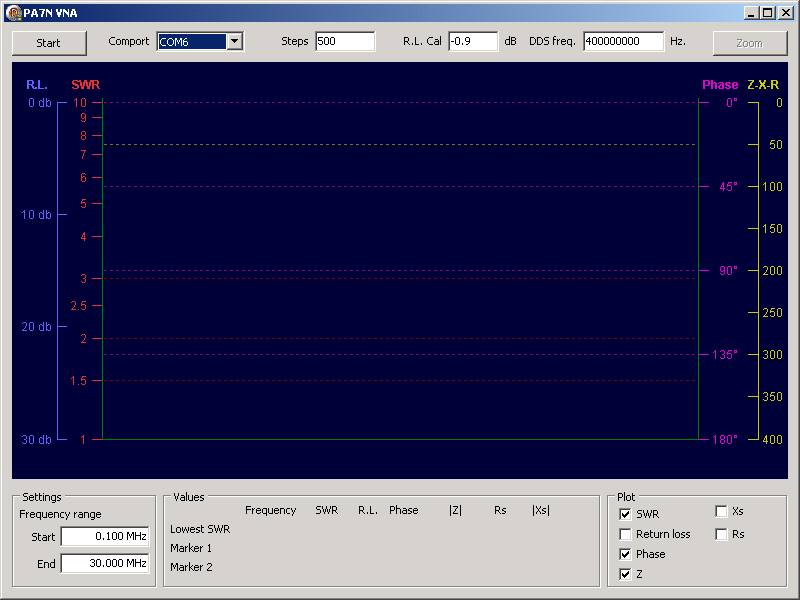

Po uruchomieniu wybieramy z listy nasz port COM na którym jest MAX6

W polo R.L.Cal wpisujemy wartość ZERO

Wybieramy zakres pracy miernika – przykładowo 1MHz 30 MHz

Klikamy na przycisk START

Nie podłączamy nic do portów MAX

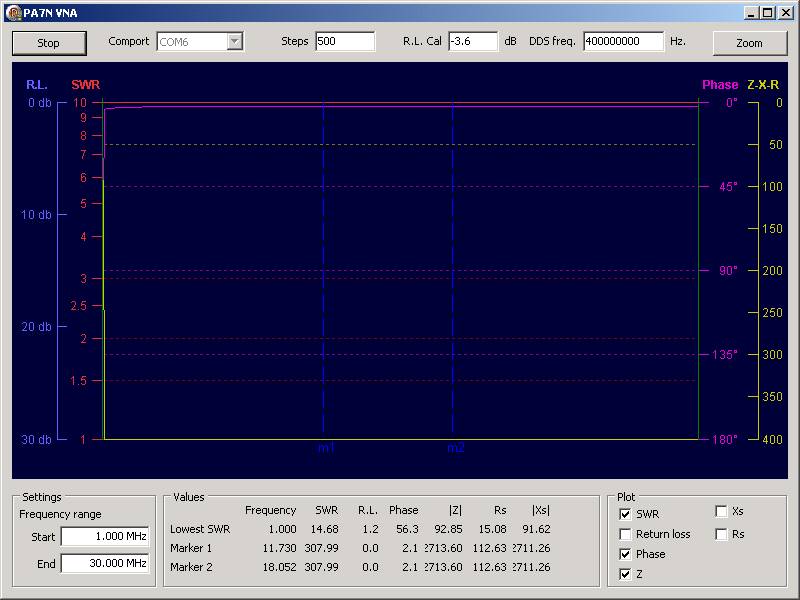

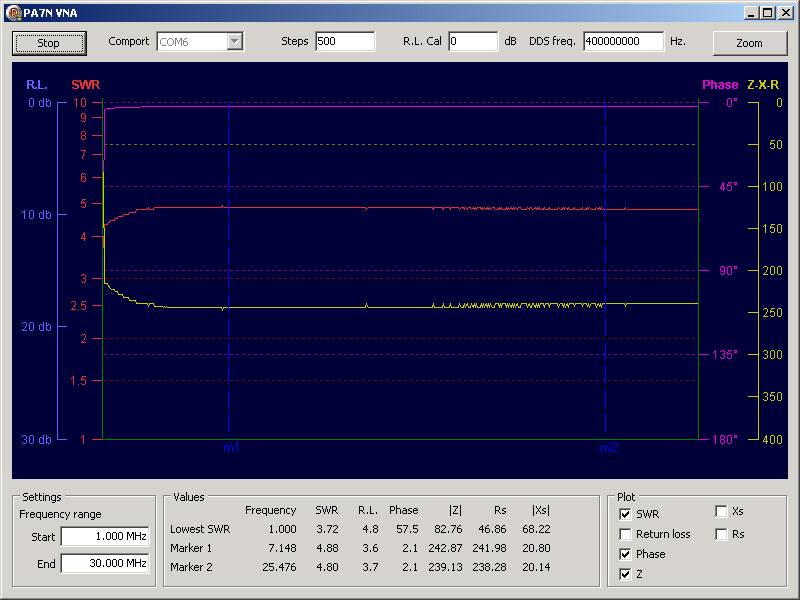

Prawym i lewym przyciskiem myszy stawiamy markery na częstotliwościach na których będziemy mierzyć anteny

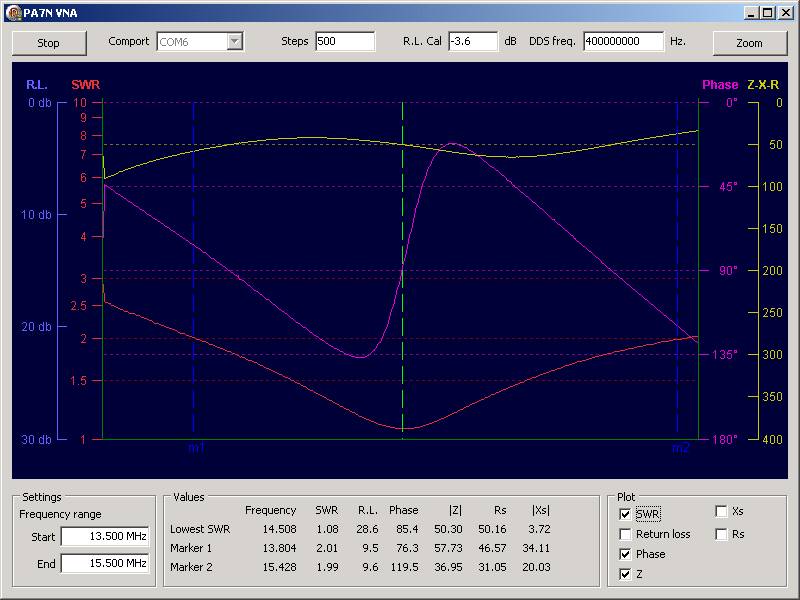

Z tabeli pomiarowej poniżej odczytujemy parametr RL ( ~~3.6)

Zatrzymujemy program STOP i tą wartość ale z przeciwnym znakiem wpisujemy do pola R.L.Cal

Uruchamiamy program START - program jest gotowy do pomiarów.

Niestety ten prosty program po każdym uruchomieniu wymaga ręcznego wpisania parametru RL Cal

4. Program VNA 3.06

Ten program można używać z MAX6 do wszystkich pomiarów z wyjątkiem zakładki FILTER !!!

Ten program wymaga ręcznej edycji pliku ANALYZ.INI gdzie przechowuje parametry konfiguracyjne

Musimy ustawić cztery ważne parametry

Ustawienie numeru portu COM

RS_address=6

Ustawienie parametru kalibracyjnego – Znajomość tego parametru jest taka sama jak dla poprzedniego programu

RL_OFFSET_vna=-3.6

Dwa ostatnie parametry odczytujemy z LCD analizatora, podczas włączani trzymamy przycisk POWER.

Parametr kalibracyjny dla wobuloskopu (w połowie pliku INI)

OFFSET_SVNA = 0.2

Parametr kalibracyjny dla wobuloskopu (na samym końcu pliku INI)

Adc_rssres=0.142249

Każdorazowa zmiana parametrów w pliku INI – wymaga restartu programu.

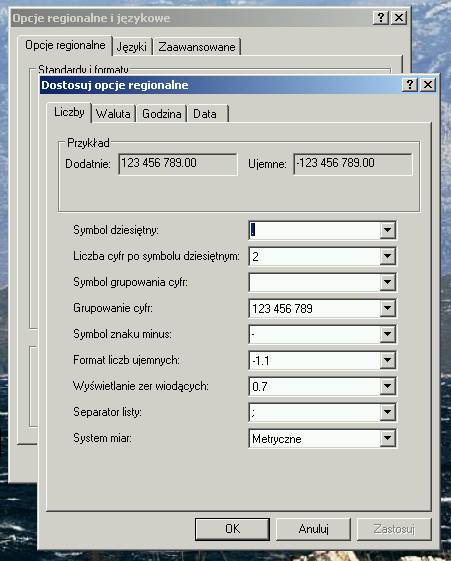

Program VNA 3.0.6 do poprawnej pracy wymaga ustawienia punktu dziesiętnego jako KROPKA

Po wpisaniu tych parametrów do pliku INI – program jest gotowy do pracy

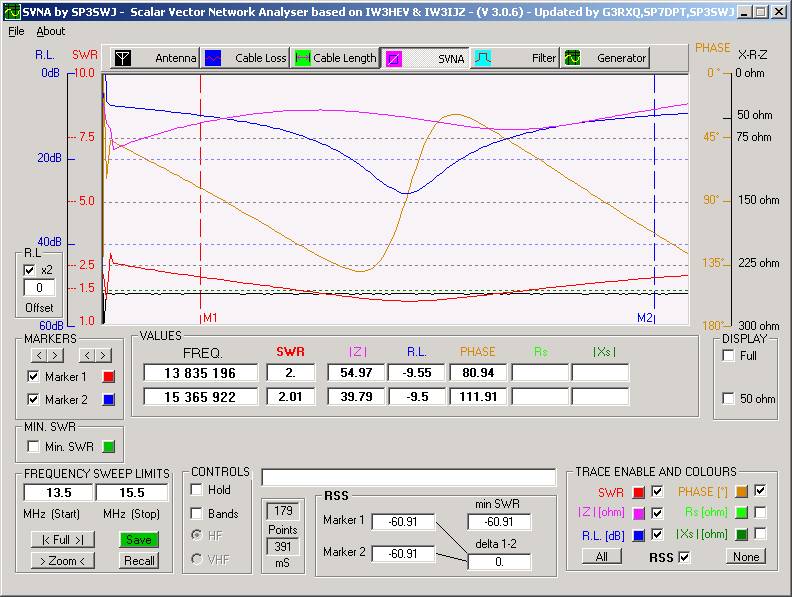

W zakładce SVNA widać dodatkowy czarny wykres – to jest sonda Wobuloskopu

Z użyciem tej funkcji można mierzyć filtry

5. Program Zplot

Zplot do poprawnego działania wymaga wcześniejszego zainstalowania programu miniVNA230

Ten program można używać z MAX6 do wszystkich pomiarów z wyjątkiem zakładki FILTER !!!

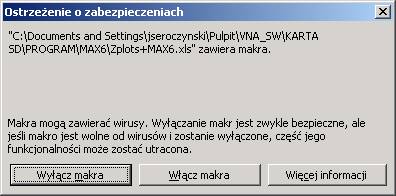

Po uruchomieniu należy potwierdzić okno.

Program ZPLOT zawiera makra które nie zawierają żadnych wirusów

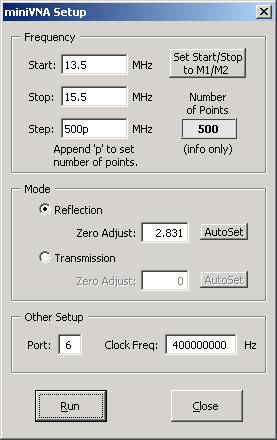

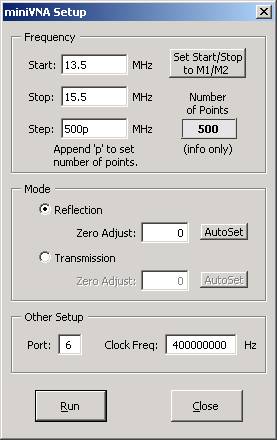

Po uruchomieniu klikamy na przycisk SETUP

Wpisujemy zakres częstotliwości do skanowania a następnie AUTOSET

Wpisujemy częstotliwość na której dokonamy kalibracji

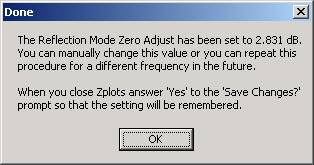

Zapinamy terminator ZWARCIE i klikamy OK.

Jeżeli nie mamy terminatora – możemy zostawić otwarty port

Nie zrobi to jakiejś dużej różnicy w pomiarach

Potwierdzamy OK

I możemy robić pomiary

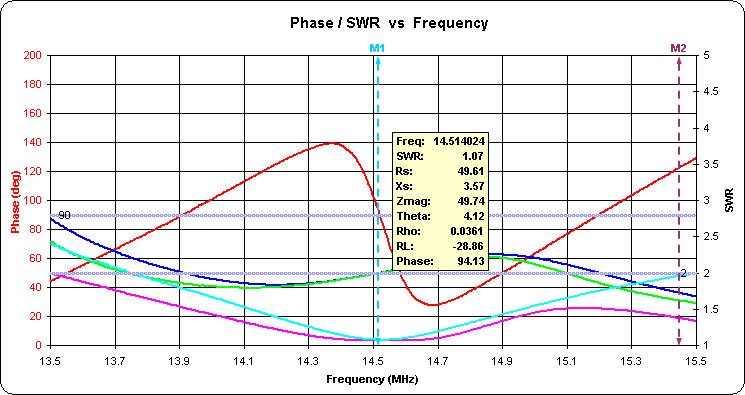

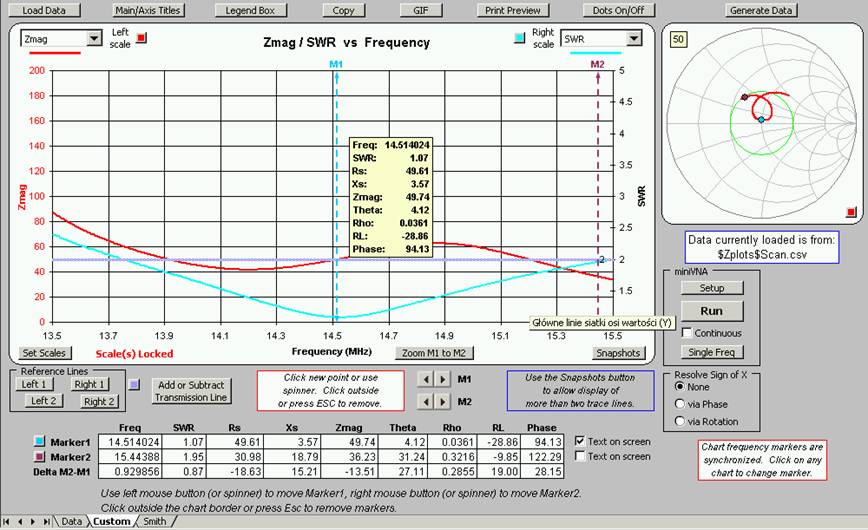

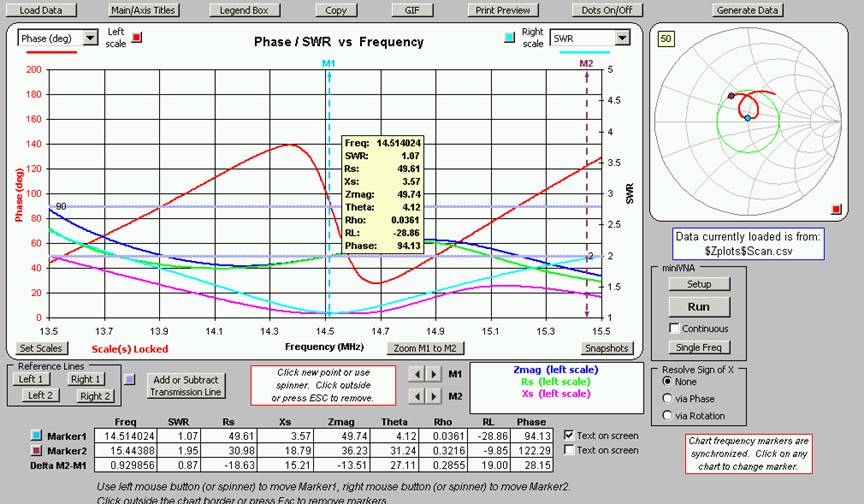

Zplot posiada największe możliwości wizualizacji pomiarów i także ich nakładania na jeden wykres

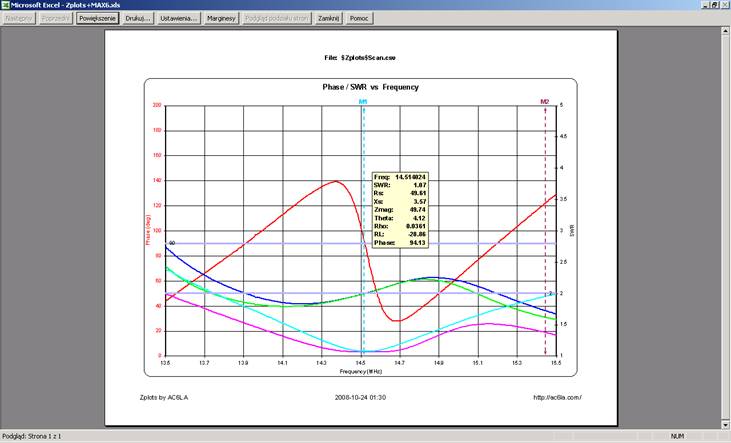

Zplot posiada tez opcje DRUKOWANIA pomiarów

cdn….
