PROGRAMOWANIE PROCESORA BAZPOŚRENIO
W PŁYTCE SYNTEZY - czyli  ISP



Płytka drukowana syntezy posiada złącze ISP umożliwiające zaprogramowanie
procesora AT89S52 bezpośrednio w płytce drukowanej,



Jeżeli układ jest poprawnie zmontowany to programowanie ISP  działa, do programowania nie trzeba odpinać LCD, klawiatury czy impulsatora.



"schemat" jest naprawdę prosty  i nieznacznie różni się od poprzedniego schematu podłączenia ISP,





Opis wykonywanych czynności i ich kolejność podczas programowania

opisany został już wcześniej się nie zmienił

należy programowanie wykonywać zgodnie ze starym opisem

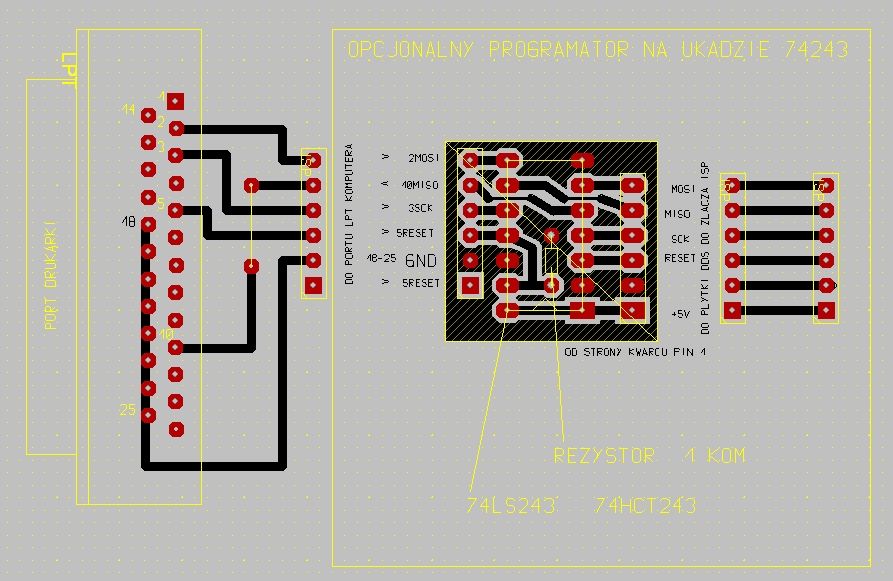

oczywiście  płytka w wersji DDS2 używa kabla do programowania

opisanego powyżej na rysunku





zastosowanie układu 74243 zwiększa bezpieczeństwo naszego portu LPT



Programowanie można wykonać z pominięciem układu 74243 po prostu port LPT za pomocą złącza 6 pinowego, wpinamy je wprost w płytkę DDS, podczas programowania w ten sposób zalecane jest zasilanie płytki DDS2  z baterii 9-12 V

Programowani trwa około 2 minut - w zależności od szybkości komputera



ja mam wykonany dodatkowy kabel który pozwala na zasilanie procesora  napięciem 5V wprost z portu USB komputera ;-)

i przez ostatnie pół roku programowałem zwykłym kabelkiem  bez scalaka    LPT <--> PROCESOR

ale jak ktoś upali sobie LPT - to nie biorę za to odpowiedzialności



Zalecam wyprowadzenie złącza ISP na obudowę-ekran syntezy - pozwoli to w przyszłości na aktualizację oprogramowania bez rozbierania urządzenia.
