Strona w trakcie budowy..........



KL203 jako wzmacniacz na wszystkie pasma KF  :-)



Poniżej zdjęcia najnowszej wersji wzmacniacza sprzedawanego w sklepach CB i na Allegro za około 180 pln

znany jest jako jako MIDLAND 747B  lub potocznie jako  ALAN 747

Tak naprawdę jest to wzmacniacz produkcji  www.rmitaly.com

W wykonaniu oryginalnym markowym wygląd tak


http://www.rmitaly.com/scheda.asp?IDGr=1&cat=8&tipo=93

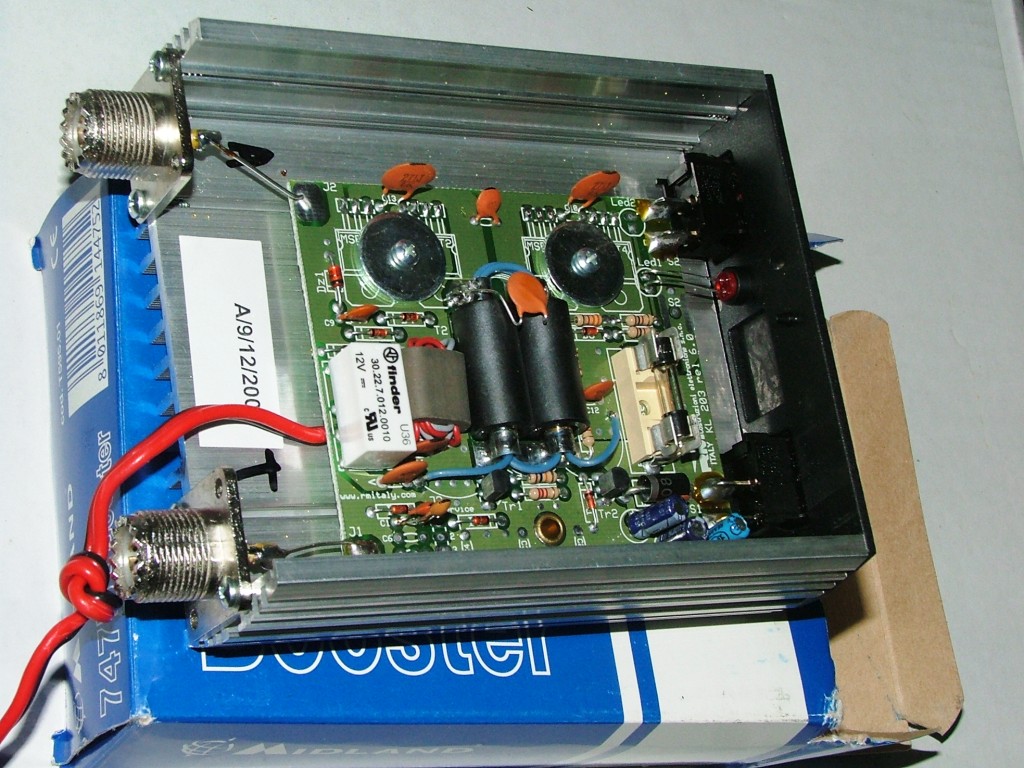

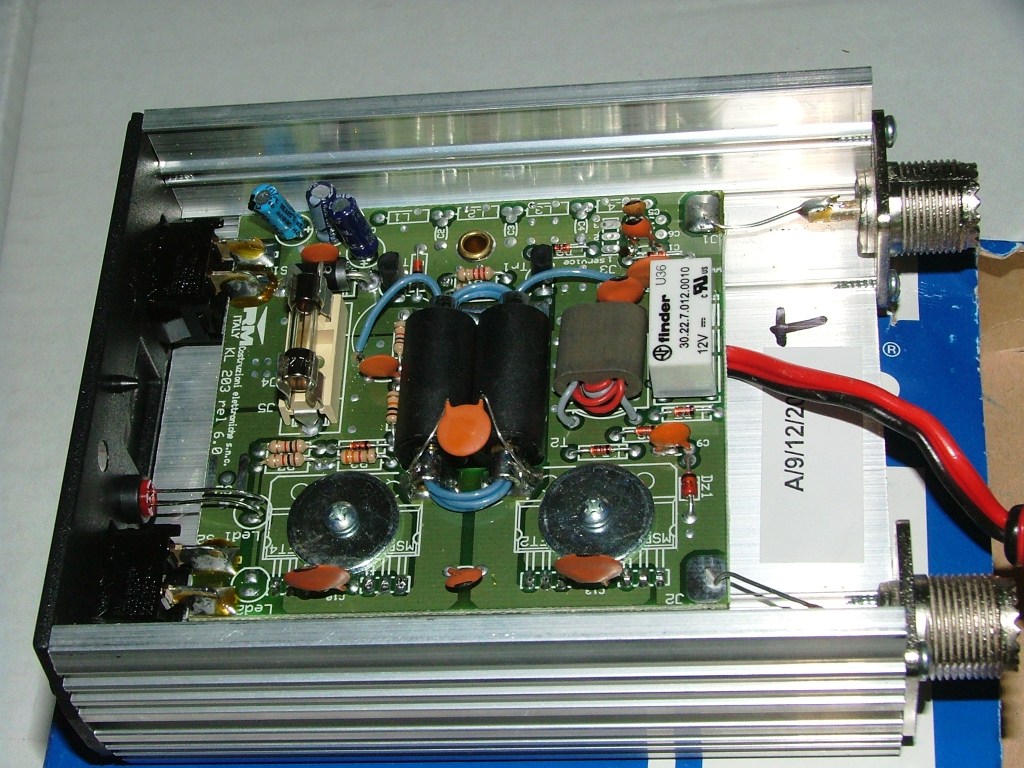

natomiast na rynek CB  jest troszkę tańsze wykonanie - fotki poniżej



można na nie kliknąć -)

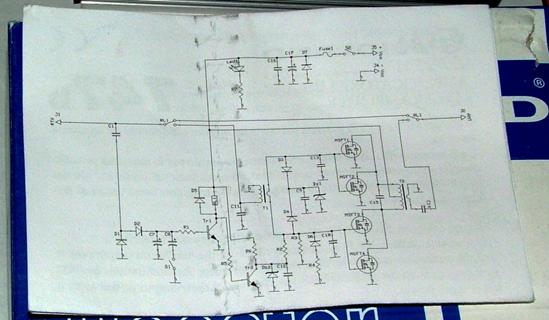

SCHEMAT

na stronie producenta można znaleźć kompletny schemat tej wersji
a jakby serwer nie działała to tu jest lokalna kopia schematu



zrobiłem kilka wstępnych  pomiarów  i ...

Okazało się że max mocy uzyskałem 115 W przy zasilaniu 14 V i 10 A

Wzmacniacz pracuje już od 7 MHz

Największe wzmocnienie ma dla 10 MHz   1W in  60 W out

Na 3,5 MHz jest cieniutko - ale nic praktycznie we wzmacniaczu nie modyfikowałem



zasilanie 14 V - próba na 28 MHz

moce podaje bez uwzględnienia tłumienia kabli...

pomiary mocy na końcu z analizatora



TRX >>SWR>> PA >> SWR >> Analizator Motorola...



Pin    Puot    Izas

W         W        A

0,5      10       x

1        20       x

1,5      30       4

2        40       5

2,5      50       5,7

3        60       6,6

4        70       7,3

5        80       8





Przeróbka

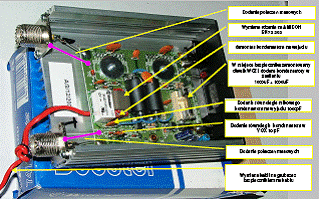

Po kilku zastanowieniach i dzięki poradzie Marcina SP5JNW błyskawicznie został przerobiony



kliknij na zdjęcie powyżej....

najważniejsza sprawa to wymiana transformatora na wejściu wzmacniacza



Wzmacniacz na każdym z pasm oddaje conajmniej 120 W CW

przy sterowaniu 5W i zasilaniu 14V



SWR pomiędzy TX a PA - najwyższy jest na 3,5 MHz  - około 1.8.....

i dalej stopniowo maleje, przy 24  MHz już prawie zanika....

musze zrobić próby z    TX >>  ATU >> PA ......



musze zmierzyć liniowość pracy wzmacniacza za pomocą OZ2CPU...

cdn....





 Wszelkie pytania i sugestie kierować na email....

email: sp2swj@poczta.onet.pl

 albo do księgi gości - J
